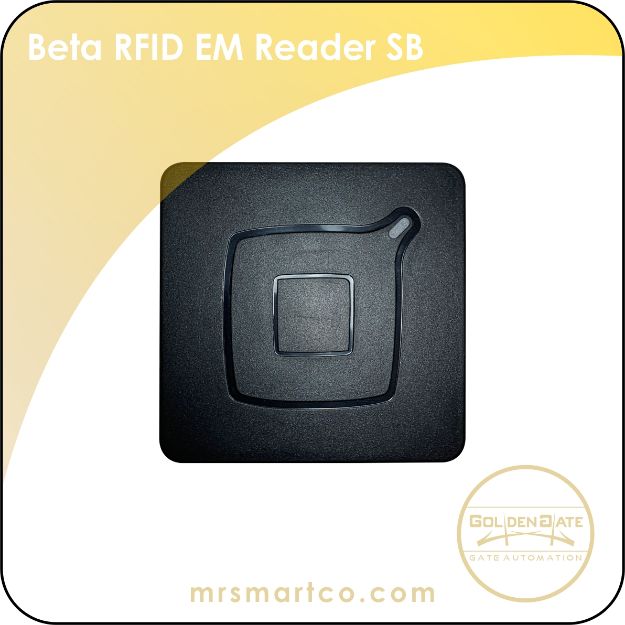

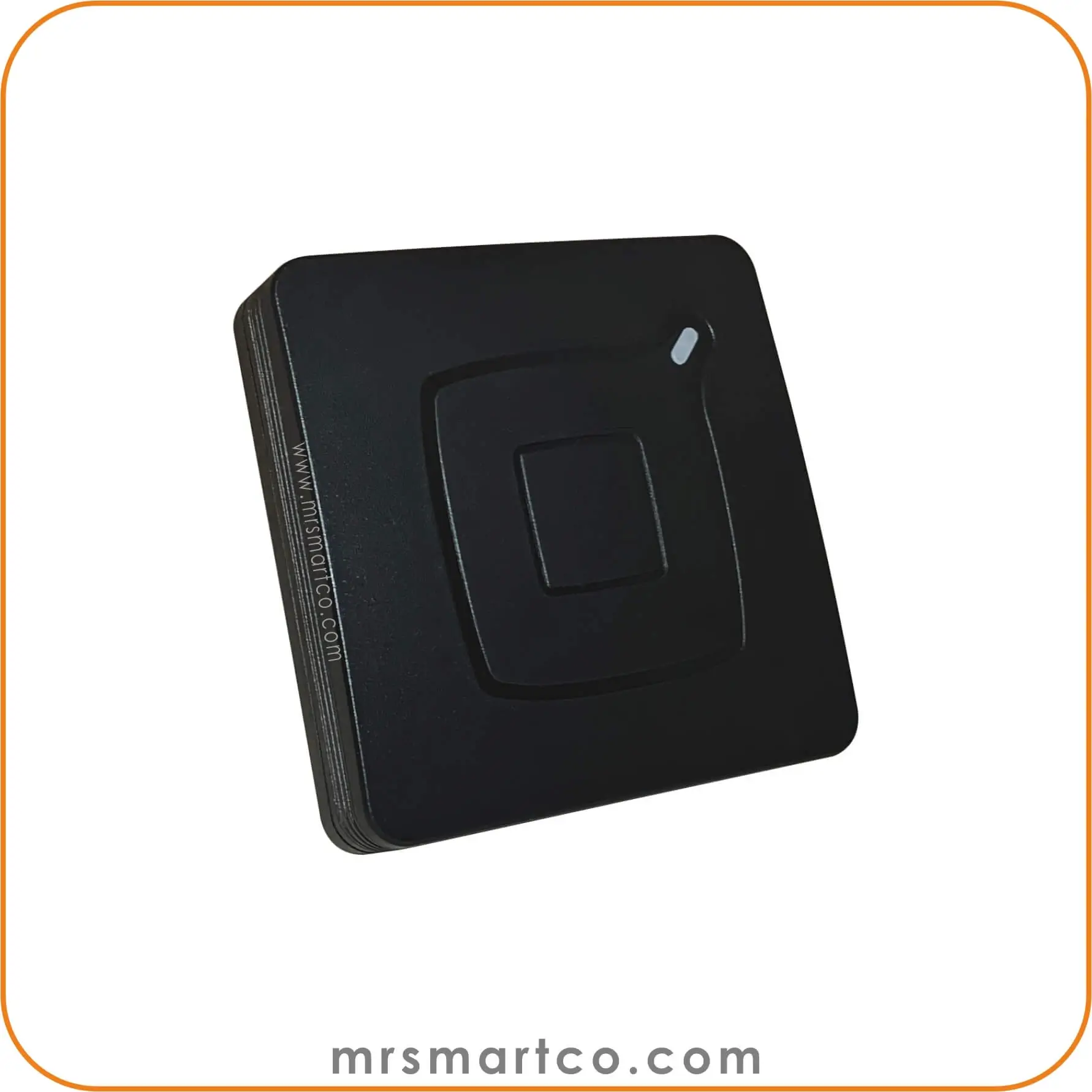

کارت ریدر بتا

کارت ریدر بتا دستگاهی است که از ابعاد کوچکتری نسبت به دستگاه اکسس کنترل برخوردار بوده و فاقد رله یه ولتاژ خروجی می‌باشد و فقط جهت خواندن کارت و ارسال دیتای آن به دستگاه کنترل تردد کاربرد دارد.

گاهی اوقات در اماکن پر تردد یا محیط های بیرونی جهت کنترل رفت و آمد، نیاز به استفاده از دستگاه اکسس کنترل می‌باشد که جهت جلوگیری از آسیب دیدن دستگاه از کارت ریدر استفاده می‌شود. بدین صورت که دستگه اصلی در محیطی امن تر نصب می گردد و کارت ریدر beta RFID EM Reader SB از طریق شناسایی کارت و ارسال داده‌ها به دستگاه اصلی مجوز ورود یا خروج را به فرد می‌دهد.

مشخصات فنی کارت ریدر بتا :

• نوع : کارت خوان
• مدل : RFID EM Reader
• جنس بدنه : پلاستیک فشرده
• ولتاژ ورودی : 12 ولت DC
• فاصله کارت تا دستگاه : 5 سانتیمتر
• استاندارد ویگند : WG 26 / 34
• ابعاد و اندازه : 31*89*89 میلیمتر
• دمای کاری : ℃60+  تا  ℃45-

جدول سیم بندی کارت ریدر بتا

• هنگامی که از یک ولتاژ جانبی استفاده می کنید می بایست GND های دو دستگاه یکی شود.


• پیشنهاد می شود جهت اتصال EM Reader به کارتخوان از کابل زوج به هم تابیده 8 رشته ای استفاده شود.


• D0 و D1 جهت انتقال دیتا هستند ، که جهت عملکرد مناسب بهتر است از کابل زوج به هم تابیده استفاده شود.


• طول کابل نباید بیشتر از 80 متر باشد.
