در این مقاله از سایت اسمارت کو سعی داریم شما را با درب های آرام بند به طور کلی و کامل آشنا کنیم.
آرام بند چگونه عملکردی دارد؟
در آرام بند از مکانیزمی برای بسته شدن درب و جلوگیری از بسته شدن درب و کوبیدن شدید آن استفاده می شود که اغلب روی درب قرار می گیرد. آرام بند یک دستگاه هیدرولیک است که با استفاده از آن می توانید درب را کاملا بسته نگه دارید. این قطعه یکی از قطعات خاص (البته اختیاری) در تمامی درب ها می باشد که با نصب آن بر روی درب علاوه بر افزایش طول عمر قفل و سایر قسمت های درب های مختلف از ایجاد صدای زیاد هنگام بسته شدن جلوگیری می کند. با توجه به اینکه درب توسط افراد باز و رها می شود، آرام بند از طریق نیروی ذخیره شده در فنر درب به صورت خودکار و بی صدا درب را می بندد.
آرام بند را می توان بر روی انواع درب های فلزی، چوبی و با وزن های مختلف نصب کرد، اما باید از همه لحاظ متناسب با درب باشد. پس از نصب آرام بند باید مراقب بود که در هنگام عبور نیازی به فشار دادن برای زودتر بسته شدن آن نباشد، زیرا این کار باعث کاهش عمر آرام بند و از کار افتادن پیش از موعد آن می شود.
آرام بند چه نوعی دارد؟
اکثر آرام بند ها از مکانیزم فنر، سیلندر، پیستون و روغن هیدرولیک استفاده می کنند. به طور کلی آرام بند به دو دسته آرام بند کنترلی و غیر کنترلی تقسیم می شود. اساساً انتخاب نوع محدودیت بر اساس عواملی مانند; بسته به نوع کاربر، از انواع آشکار یا پنهان استفاده می کنیم. معمولاً برای تنظیم جک های آرام بند و کنترلی می توان تنظیم سرعت را از 10 درجه تا 180 درجه تنظیم کرد. تنظیمات ثانویه در کنترل سرعت از 180 تا 10 درجه نقش دارند.
عملکرد آرام بند
در درب های غیر اتوماتیک یا دستی، انرژی درب هنگام باز شدن توسط کاربر به صورت انرژی پتانسیل در آرام بند (چشمه) ذخیره شده و پس از عبور فرد برای بسته شدن در تخلیه می شود. در برخی از محدودیت ها سرعت بسته شدن یا تخلیه انرژی فنر توسط تفنگ و مدار هیدرولیک کنترل می شود تا از بسته شدن سریع و بی رویه جلوگیری شود که در دراز مدت می تواند به افراد ، درب و لولاها آسیب برساند. .
اجزاء و ساختارهای آرام بند
ساختار آرام بند به نوع آن بستگی دارد که معمولاً به بازوها و ریل ها تقسیم می شود.
پیاده سازی اجزای بازوی آرام بند:
پیچ تنظیم سرعت
بازو (اصلی)
پاشنه
ساعد بازو
اجزای ریل آرام بند:
پیچ تنظیم سرعت
ریل
آرام بند و ویژگی های جزءی آن
پاشنه: یکی از اجزای کلیدی در آرام بند است. این درب وظیفه بستن و باز کردن درب را بر عهده دارد و عملکرد آن مجهز به دو فنر متصل به پیستون می باشد. این پیستون دارای شیار بوده و توسط چرخ دنده عمودی کنترل می شود.
بازوی اصلی: این قسمت آرام بند مرکز ثقل و محور چرخش فنر درب است و به دلیل اتصال مستقیم به چرخ دنده عمودی پاشنه به بازوی اصلی معروف است. بازوی اصلی نیز ضخیم تر از بازوهای دیگر است. فعالیت تعریف شده توسط پیچ تنظیم سرعت برای درب توسط این بازو بر روی درب انجام می شود.
ساعد بازو: این قسمت خاصیت حمایتی دارد. این قطعه روی قاب پیچ می شود و با کمک آن می توان نصب آرام بند را انجام داد. ساعد همچنین از برخورد سریع با فریم در صورت بروز حادثه یا شتاب ناگهانی جلوگیری می کند و آسیب فیزیکی را کاهش می دهد.
پیچ تنظیم سرعت: پیچ تنظیم سرعت در آرام بند فعالیت فنر را تعیین می کند. تعداد دورها بسته به نوع حرکت آرام بند تعیین می شود. به این ترتیب از دو پیچ برای دو زمانه آرام بند و از سه پیچ برای سه ضربه استفاده می شود. عملکرد پیچ کنترل سرعت کنترل آیرودینامیک هوای مخزن پاشنه است و نتیجه این است که پایه به درب وصل شده و آرام بند با سرعت دلخواه بسته می شود.
آرام بند را بر اساس قدرت مشخص کنید
فنرها قطعات استحکام آرام بند و انواع آنها هستند و بر اساس اندازه قطعه از سایزهای 1 تا 7 تقسیم می شوند:
سایز 1 برای درب های کمتر از 20 کیلوگرم
سایز 2 برای درب های 20 تا 45 کیلوگرمی
سایز 3 برای درب های 45 تا 60 کیلوگرم
سایز 4 برای درب 60 تا 80 کیلوگرم
سایز 5 برای درب های 80 تا 100 کیلوگرم
سایز 6 برای درب های 100 تا 120 کیلوگرم
سایز 7 برای درب های تا 120 کیلوگرم به بالا
بسته به سایز و وزن درب، انتخاب و خرید محصولات ما نیز متفاوت خواهد بود، زیرا نیازهای ما متفاوت است و استفاده از انواع کشو یا کابینت، درب و استیل آرام بند متنوع است.
آرام بند را بر اساس سرعت تعیین کنید
آرام بند به سه نوع یک سرعته، دو سرعته و سه سرعته تقسیم می شود:
یک سرعت: این دستگاه در واقع عملکرد آرام بند را ندارد، اما یک جک است که درب را بسته نگه می دارد. قیمت این نوع ارزان ترین است. البته، از آنجا که عملکرد آرام بند مهم است، با ظهور انواع پیشرفته تر، تقاضای کمی دارد.
دو سرعته: این مدل که دو سرعته نیز نامیده می شود، درب را به دو مرحله تقسیم می کند. ابتدا سرعت درب را در ابتدای حرکت برگشت کنترل می کند و سپس در فاصله سی سانتی متری از چهارچوب این کار را انجام می دهد.
سه سرعته: بهترین نوع آرام بند سه سرعته یا سه سرعته آرام بند است که مخصوصا برای درب های دارای قفل برقی کاربرد دارد. قفل های برقی در آخرین مرحله حرکت رفت و برگشتی نیاز به نیروی مضاعف برای قفل دارند، بنابراین توصیه می شود برای درب های دارای قفل برقی از آرام بند سه زمانه استفاده شود. البته آرام بند دو زمانه در صورت نصب مناسب برای درب های دارای قفل برقی نیز قابل استفاده است.
از نظر ساختار و شکل آرام بند را مشخص کنید
ریل آرام بند: در ریل آرام بند باز و بسته شدن درب ها با ریل انجام می شود. مزیت و ویژگی این آرام بند کاربرد بسیار روان و ملایم آن است.
بازوی آرام بند: بازوی آرام بند به دلیل استفاده از پیچ و پایه تنظیم سرعت در طراحی آن، قدرت بیشتری نسبت به ریل آرام بند دارد.
آرام بند و نوع آن از نظر فرم نصب
آرام بند سطحی یا آشکار
آرام بند مخفی یا پنهان (در لولای درب قاب و زیر سطح کار)
مدل های اتوماتیک و نیمه اتوماتیک آرام بند: در طراحی و ساخت این مدل از انرژی الکتریکی برای باز و بسته شدن درب استفاده می شود و تنظیم سرعت بر اساس سنسورهایی که بر روی درب قرار داده شده است انجام می شود.طراحی این تجهیزات به گونه ای است که بر روی انواع درب ها قابل نصب است. در نمونه های خاصی باز و بسته شدن درب با کارت هوشمند و همچنین اثر انگشت انجام می شود.
مدل کفپوش آرام بند: این مدل آرام بند روی زمین نصب می شود که از مواد مغذی داخل آن استفاده می کند و به لوله های درب شیشه ای که در ادارات به وفور دیده ایم وصل می شود و از شکستن درب های شیشه ای جلوگیری می کند.
خوبی آرام بند ها
ایمنی بالاتر در شرایط خاص مانند آتش سوزی
دود در هنگام آتش سوزی یک خطر است. درب های مجهز به این تجهیزات به ایجاد فاصله زمانی مناسب برای حرکت افراد کمک می کند و همچنین از انتشار دود به سایر قسمت های ساختمان جلوگیری می کند.
مصرف انرژی را کاهش دهید
باز و بسته شدن سریع درب ها به کاهش اتلاف انرژی در صورت باز ماندن کمک می کند، حتی نمی توان از کاربردهای مختلف و خاص در جک های تخت خواب چشم پوشی کرد.
امنیت
ایجاد حریم خصوصی در قسمت های اداری و شخصی ساختمان
کاربرد و استفاده از آرام بند
درب پارکینگ
درب آتش نشانی
درب کابینت
در مکان هایی که ایمنی و پیشگیری از سرقت اهمیت زیادی دارد.
در جاهایی می خواهیم انرژی هدر نرود.
آرام بند رایلی
چگونه آرام بند خود را آماده کنیم؟
آرام بند به صورت زیر پیکربندی شده است:
سرعت بسته شدن درب را تنظیم کنید که حدود پنج درجه را کنترل می کند.
برگشت جک و مقاومت درب بازکن را در نقطه انتخاب شده تنظیم کنید.
در تاسیسات آرام بند، هم قدرت فنر و هم سرعت پیچ باید تنظیم شود. برای تنظیم نیروی فنر باید به کاتالوگ توجه کنید. برای تنظیم سرعت آرام بند در صورت عدم سرعت بالا باید پیچ شماره 1 را در خلاف جهت عقربه های ساعت یک میلی متر باز کرد و در صورت بالا بودن سرعت همان پیچ را بر خلاف جهت اول بچرخانید. موقعیت (یعنی در جهت عقربه های ساعت) به همان میزان یک میلی متر سفت می شود.
چه زمانی آرام بند نیاز به تعویض دارد؟
اگر درب دیگر کاملا بسته نیست و تنظیم آن مشکل را حل نمی کند. این بدان معنی است که بستن درب به طور کامل غیرممکن است.
در صورت ضربه زدن به درب، احتمال نشتی روغن مایع یا هیدرولیک یا ساییدگی مهره سوپاپ وجود دارد. اگر تنظیمات کار نکرد، وقت آن است که آنها را جایگزین کنید.
اگر وضعیت فنر بدون کشش یا فشار باشد، در این صورت نیاز به تعویض دارد.
اگر متوجه نشت مایع هیدرولیک شدید، حتی اندکی، درب شکسته است.
چگونه جک آرام بند مناسب را انتخاب کنیم؟
برای اینکه بتوانیم بهترین جک های آرام بند را برای استفاده مورد نیاز خریداری کنیم، ابتدا باید نوع درب را شناسایی کنیم.
به طور کلی، ما سه نوع درب داریم:
درب های دارای قفل برقی (از آنجایی که قفل های برقی به دلیل خاصیت ضد سرقت دارای فنر بسیار قوی هستند، بهترین گزینه برای بستن این درب ها، آرام بند سه سرعته است).
درب های سنگین با قفل دستی (معمولاً درب های 65 کیلوگرمی به بالا جزء درب های سنگین محسوب می شوند. معمولاً درب های آهنی و درب های شیشه ای در این دسته قرار می گیرند. با توجه به اینکه در این درب ها از قفل معمولی استفاده می شود. نیازی به آرام بند نداریم.
درب های معمولی با قفل دستی (معمولا درب چوبی، ام دی اف، اچ دی اف، آلومینیوم، درب ضد سرقت و امثال آن، نصب شده به صورت تک ورودی، درب اتاق، درب لابی، درب ضد حریق، درب سرویس بهداشتی و غیره، درب نوری این درب معمولا وزن کمتر از 65 کیلوگرم و مناسب برای این درب ها با اندازه های معمولی و کمتر است. این آرام بند ارزان ترین آرام بند موجود در بازار است.

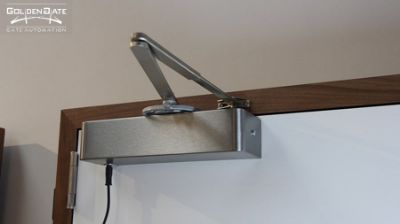

تنظیم دو سرعته آرام بند
آرام بند دو سرعته درب را در دو مرحله می بندد. پس از نصب آرام بند در صورتی که درب به راحتی بسته می شود و نیازی به تنظیم ندارد. اما اگر درب بکوبد، کمی خیلی سریع بسته می شود، و به این معنی است که شما به آرام بند نیاز دارید.
نحوه تنظیم سرعت درب آرام بند به شرح زیر است:
در پشت یک براکت دو سرعته دو سرعته تعبیه شده که اعداد 1 و 2 روی آن نوشته شده است. پیچ شماره 1 یا در برخی مدل ها پیچ S یا پیچ C مربوط به سرعت بسته شدن درب است که از آن تا 15 درجه آخر کاملا باز است. با تنظیم میلی متر این پیچ می توان سرعت درب را نزدیک به آن نقطه تنظیم کرد.با چرخاندن در جهت ساعت، سرعت اولیه کاهش می یابد و با چرخش در خلاف جهت عقربه های ساعت، سرعت اولیه افزایش می یابد. برای ایجاد تغییر، باید پیچ را بین 80 تا 85 درصد در طول مسیر بچرخانید.
پیچ شماره 2 یا در برخی مدل ها از پیچ L برای تنظیم سرعت کاهش سرعت ثانویه و سرعت بسته شدن درب تا 15 درجه نهایی و اصطلاحاً کنترل کوبش درب استفاده می شود. با چرخاندن چرخش در جهت عقربه های ساعت این پیچ، سرعت ثانویه شل شدن (15% آخرین مسیر) کاهش می یابد. .
کلام آخر
در سایت اسمارت کو میتوان از اطلاعاتی مثل کمک آرام بند در کوبش درب هنگام بسته شدن جلوگیری کرد باتوجه به نوع و اندازه درب می توان از انواع مختلف دوسرعته یا سه سرعته استفاده کرد
