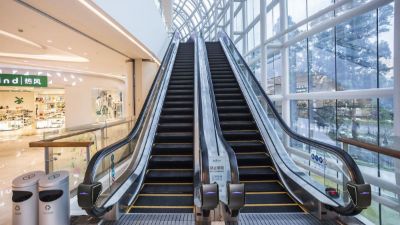

هندریل پله برقی چیست؟

در دنیای مدرن امروز، پله‌ برقی‌ ها به یکی از اجزای اساسی در فضاهای عمومی و تجاری تبدیل شده‌اند. این تجهیزات نه تنها به تسهیل حرکت افراد کمک می‌کنند، بلکه تجربه کاربری را نیز بهبود می‌بخشند. یکی از عناصر کلیدی در طراحی و عملکرد پله‌برقی‌ها، هندریل یا نوار دستگیره است. هندریل‌ها به عنوان یک ابزار ایمنی و راحتی، نقش حیاتی در جلوگیری از سقوط و افزایش احساس امنیت کاربران ایفا می‌کنند.

اما هندریل پله‌برقی چیست و چگونه طراحی و ساخته می‌شود؟ چه تأثیری بر روی تجربه کاربران دارد و چه نکات مهمی در مورد نگهداری و استفاده از آن وجود دارد؟ در این مقاله، به بررسی عمیق این موضوع خواهیم پرداخت و به شما نشان خواهیم داد که چگونه یک هندریل مناسب می‌تواند به بهبود ایمنی و راحتی در استفاده از پله‌ برقی‌ ها کمک کند. با ما همراه باشید تا به دنیای جذاب و پرکاربرد هندریل‌ های پله‌ برقی بیشتر آشنا شویم.

هندریل پله برقی چیست؟ (Escalator Handrail)

هندریل پله برقی، یکی از اجزای مهم و حیاتی در سیستم‌های پله برقی است که به عنوان یک دستگیره یا نوار حمایتی برای کاربران عمل می‌کند. این هندریل‌ها معمولاً در دو طرف پله برقی نصب می‌شوند و به افراد کمک می‌کنند تا در حین استفاده از پله برقی، تعادل خود را حفظ کنند و احساس امنیت بیشتری داشته باشند. طراحی و ساخت هندریل‌ها باید به گونه‌ای باشد که به راحتی در دست گرفته شوند و در عین حال از مواد مقاوم و ایمن ساخته شده باشند تا در برابر فشار و سایش مقاوم باشند.

علاوه بر جنبه‌های ایمنی، هندریل‌های پله برقی می‌توانند به زیبایی و جذابیت ظاهری فضا نیز افزوده شوند. این هندریل‌ها معمولاً با طراحی‌های مدرن و متنوعی ارائه می‌شوند که می‌توانند با دکوراسیون محیط هماهنگ شوند. همچنین، برخی از هندریل‌ها دارای ویژگی‌های اضافی مانند نورپردازی LED یا سیستم‌های هشدار دهنده هستند که می‌توانند به افزایش امنیت و راحتی کاربران کمک کنند. در نهایت، هندریل‌ها نقش مهمی در بهبود تجربه کاربری و تسهیل حرکت افراد در فضاهای عمومی ایفا می‌کنند.

برای دسترسی به جزئیات و خرید جک گلدن گیت اکو گلد 400 کلیک کنید.

فلکه هندریل پله برقی

فلکه هندریل پله برقی، که به نام "فرکشنویل" نیز شناخته می‌ شود، نقش مهمی در حرکت و عملکرد درست هندریل پله برقی ایفا می‌ کند. این فلکه بزرگ با تکیه بر موتور و گیربکس خود، هندریل را به وسیله چرخ‌ های مستحکم متصل به آن به حرکت در می ‌آورد. در برخی برندها، به جای فلکه فرکشنویل، از سیستم‌ های رولیک بهره برد

فلکه هندریل پله برقی یکی از اجزای مهم و حیاتی در سیستم‌ های حمل و نقل عمودی است که به افزایش ایمنی و راحتی کاربران کمک می‌ کند. این فلکه‌ها به‌عنوان یک نقطه تکیه‌گاه برای مسافران عمل می‌ کنند و به آن‌ها این امکان را می‌ دهند که در حین استفاده از پله‌ برقی احساس ثبات و امنیت بیشتری داشته باشند. طراحی مناسب و کیفیت ساخت فلکه‌ های هندریل می ‌تواند تأثیر زیادی بر تجربه کاربری داشته باشد، به‌طوری‌ که کاربران بتوانند با اطمینان بیشتری از این وسیله استفاده کنند. همچنین، این فلکه‌ ها باید به‌گونه‌ای طراحی شوند که در برابر فشار و سایش مقاوم باشند و در طول زمان دچار آسیب نشوند.

علاوه بر ایمنی، فلکه هندریل پله برقی نقش مهمی در تسهیل حرکت افراد به‌ویژه برای کسانی که با مشکلات حرکتی مواجه هستند، ایفا می‌ کند. این سیستم‌ ها معمولاً در مکان‌ های عمومی مانند ایستگاه‌ های مترو، فرودگاه ‌ها و مراکز خرید نصب می ‌شوند و به‌عنوان یک راهکار مؤثر برای کاهش خستگی و تسهیل حرکت در فضاهای شلوغ عمل می ‌کنند. به همین دلیل، توجه به جزئیات طراحی و نگهداری این فلکه‌ ها از اهمیت بالایی برخوردار است، زیرا هرگونه نقص یا خرابی می‌ تواند منجر به حوادث ناگوار و کاهش رضایت کاربران شود.

راه بند و محافظ پله برقی

راه بند و محافظ پله برقی از جمله تجهیزات ایمنی مهم در فضاهای عمومی و تجاری به شمار می‌ روند که به منظور جلوگیری از حوادث و تضمین امنیت کاربران طراحی شده‌اند. این سیستم‌ ها به طور خاص برای کنترل تردد و جلوگیری از ورود ناخواسته افراد به مناطق خطرناک یا نامناسب در اطراف پله‌ های برقی استفاده می‌ شوند. راه بند ها معمولاً به صورت اتوماتیک عمل می ‌کنند و می‌ توانند با سنسورهای حرکتی یا دکمه ‌های فشاری فعال شوند. این ویژگی ‌ها باعث می ‌شود تا استفاده از پله برقی برای افراد با نیازهای خاص و کودکان ایمن‌ تر گردد.

محافظ‌ های پله برقی نیز نقش مهمی در کاهش خطرات ناشی از سقوط یا آسیب‌ های احتمالی دارند. این محافظ‌ ها معمولاً به صورت نوارهای ایمنی یا دیواره‌ های جانبی طراحی می‌ شوند که فضای اطراف پله برقی را محدود کرده و از ورود اشیاء یا افراد به نواحی خطرناک جلوگیری می ‌کنند. با توجه به طراحی مدرن و جذاب این تجهیزات، علاوه بر تأمین ایمنی، می ‌توانند به زیبایی و هماهنگی محیط نیز کمک کنند. در نهایت، استفاده از راه بند و محافظ پله برقی نه تنها امنیت کاربران را افزایش می ‌دهد، بلکه به بهبود تجربه کلی استفاده از این سیستم‌ های حمل و نقل عمومی نیز کمک می‌ کند.

استپ چین پله برقی

استپ چین پله برقی، یک سیستم حمل و نقل عمودی است که به افراد کمک می‌ کند تا به آسانی بین طبقات مختلف یک ساختمان حرکت کنند. این سیستم شامل پله‌ های متحرکی است که به صورت مداوم در حال حرکت هستند و کاربران می ‌توانند به راحتی بر روی آن‌ ها بایستند و به مقصد خود برسند. استپ چین ‌ها معمولاً در مراکز خرید، ایستگاه‌ های مترو و ساختمان ‌های اداری استفاده می ‌شوند. این نوع پله برقی به دلیل طراحی کاربرپسند و کاهش زمان انتظار، محبوبیت زیادی دارد و به بهبود جریان ترافیک در فضا های عمومی کمک می کند.

یاتاقان پله‌ برقی

یاتاقان پله‌ برقی، یکی از اجزای کلیدی در سیستم‌ های حمل و نقل عمودی است که به عملکرد صحیح و ایمنی پله‌برقی ‌ها کمک می ‌کند. این یاتاقان ‌ها معمولاً در دو نوع اصلی طراحی می‌ شوند: یاتاقان‌ های غلتشی و یاتاقان‌ های لغزشی. یاتاقان‌ های غلتشی از توپ یا رولر برای کاهش اصطکاک استفاده می ‌کنند، در حالی که یاتاقان ‌های لغزشی به سادگی بر روی سطوح صاف حرکت می ‌کنند.

عملکرد یاتاقان‌ ها به این صورت است که بارهای سنگین و فشارهای ناشی از حرکت پله‌ ها را تحمل کرده و از سایش و آسیب به سایر اجزای پله‌ برقی جلوگیری می ‌کنند. این یاتاقان‌ ها معمولاً از مواد مقاوم و با کیفیت ساخته می ‌شوند تا عمر طولانی ‌تری داشته باشند و نیاز به تعمیر و نگهداری کمتری داشته باشند. در نتیجه، انتخاب و نگهداری صحیح یاتاقان ‌های پله‌ برقی برای ایمنی و کارایی این سیستم‌ ها بسیار حیاتی است.

برای دسترسی به جزئیات و خرید راه بند گلدن گیت مدل کامفورت کلیک کنید.

فرکشنویل پله برقی

فرکشنویل پله برقی یکی از تکنولوژی ‌های نوین در حمل و نقل عمومی و خصوصی است که به تسهیل حرکت افراد در فضا های عمودی کمک می‌ کند. این سیستم به ویژه در مکان ‌هایی مانند مراکز خرید، ایستگاه ‌های مترو و ساختمان ‌های بلند کاربرد دارد. فرکشنویل به معنای “عملکرد مؤثر” است و این نوع پله برقی ‌ها به گونه ‌ای طراحی شده‌ اند که با کمترین انرژی، بیشترین کارایی را داشته باشند.

پله برقی‌ های فرکشنویل معمولاً دارای سنسورهایی هستند که به طور خودکار سرعت و عملکرد آن‌ ها را بر اساس تعداد کاربران تنظیم می ‌کنند. این ویژگی باعث کاهش مصرف انرژی و افزایش ایمنی می ‌شود. همچنین، طراحی ارگونومیک و استفاده از مواد با کیفیت در ساخت این پله‌ ها، راحتی و دوام بیشتری را برای کاربران فراهم می ‌آورد. به طور کلی، فرکشنویل پله برقی ‌ها نه تنها به بهبود تجربه کاربری کمک می‌ کنند، بلکه نقش مهمی در کاهش ترافیک و بهینه ‌سازی فضاهای عمومی ایفا می ‌کنند.

نحوه عملکرد هند ریل پله برقی به چه صورت است؟

هندریل‌ها در هنگام حرکت، از نیروی سیستم محرکه پله‌برقی‌ها استفاده می‌کنند و سرعتشان با سرعت هر گام در پله‌های برقی هماهنگ است. همان‌طور که می‌دانید، هدف از نصب هندریل‌ها در پله‌برقی، کمک به کاربران برای حفظ تعادل و جلوگیری از سقوط یا انحراف از مسیر است. هندریل‌هایی که در انواع مختلف پله‌برقی به کار می‌روند باید جنس محکم و قابل اعتمادی داشته باشند، به‌طوری که مسافران بتوانند با اطمینان آن‌ها را به عنوان تکیه‌گاه استفاده کنند و در حین حرکت، خود را حفظ نمایند تا از لغزش یا افتادن جلوگیری شود.

به همین دلیل، جنس هندریل‌های پله‌برقی معمولاً از لاستیک فشرده ساخته می‌شود تا استحکام لازم را برای حفظ مسافران روی پله‌برقی فراهم کند. برای نصب این هندریل‌ها بر روی پله‌برقی، باید متراژ مناسب بر اساس تعداد پله‌ها اندازه‌گیری شود و مشخص شود که برای چه مسافتی از این هندریل‌ها استفاده خواهد شد. پس از تعیین متراژ، دو انتهای هندریل‌های اندازه‌گیری شده در کارخانه‌ها با دستگاهی به نام دستگاه لوپ به یکدیگر متصل شده و محکم می‌شوند

همان‌طور که قبلاً هم گفته شد، هندریل‌های نصب شده روی پله برقی‌ها بر اساس متراژ دقیق در کارخانه مورد نظر تولید و به صورت حلقه در می‌آیند. باید به این نکته توجه کنید که هر گونه اشتباه در اندازه‌گیری هندریل‌ها می‌تواند مشکلات زیادی در هنگام نصب ایجاد کند، اگر این اندازه‌گیری با متراژ واقعی پله برقی همخوانی نداشته باشد. بنابراین، ضروری است که به این موضوع دقت کافی داشته باشید تا در آینده در نصب و استفاده از هندریل‌های پله برقی با مشکلی مواجه نشوید.

چرا هندریل مهم است؟

لایه های به کار رفته در هند ریل ها به چه صورت کار می کنند؟

به طور کلی، در ساخت هندریل‌ها از چندین لایه استفاده می‌شود که لایه داخلی عمدتاً از الیاف بافته‌شده تشکیل شده است. این لایه‌ها قبل از نصب تحت کشش قرار می‌گیرند تا در حین استفاده از دستگاه، فضای زیادی باز نشود و در نتیجه طول هندریل به‌طور ناخواسته افزایش نیابد. در آرماتوربندی این هندریل‌ها، از سیم‌های فولادی استفاده شده که در داخل این ساختار جاسازی شده‌اند. نیروهای کششی که هنگام کارکرد هندریل‌ها ایجاد می‌شوند، پس از شروع به کار دستگاه، به داخل این الیاف بافته‌شده جذب می‌شوند و اینگونه از انتقال تنش جلوگیری می‌کنند.

تسمه پله برقی

انواع هند ریل پله برقی

هندریل ‌ها تنوع زیادی در بازار دارند و تولیدکنندگان متعددی انواع مختلفی از این هندریل ‌ها را عرضه می‌ کنند. در حال حاضر، هندریل ‌های مورد استفاده در پله ‌های برقی به اشکال و طراحی‌ های متفاوتی ساخته شده‌اند و در بازار موجودند. اما در میان آن‌ ها، دو نوع C-type و V-type بیشتر از سایرین کاربرد داشته و به طور گسترده ‌تری استفاده می‌ شوند. هندریل ‌های نوع V-type عمدتاً در پله‌برقی‌ های عمومی و پرجمعیت کاربرد دارند و در مترو ها و پله ‌برقی‌ هایی با طول زیاد نیز بیشترین استفاده را دارند. از سوی دیگر، هندریل‌ های نوع C-type عمدتاً در پله‌ برقی‌ های کوتاه ‌تر و با فاصله کمتر استفاده می ‌شوند.

همچنین می‌ توان هندریل ‌های پله‌ برقی را بر اساس جنس مواد به دو دسته لاستیکی و پلی‌یورتان تقسیم‌ بندی کرد.اگر هندریل شما دچار مشکل شده و قصد تعویض آن را دارید، باید تمام مسیرهایی را که هندریل در آن‌ها حرکت می‌ کند، شامل ریل ‌ها، نول‌چین‌ ها، فلکه فرکشن ویل، تنشن ‌چین و سایر بخش‌ ها به دقت بررسی کنید. اگر هر کدام از این قسمت‌ ها با مشکل یا کندی حرکت مواجه بود یا هر نوع خرابی داشت، باید قبل از اینکه به سایر بخش‌ ها آسیب برسد، نسبت به تعمیر یا در صورت لزوم تعویض آن‌ ها اقدام کنید.

هرگاه احساس کردید هندریل پله ‌برقی به هر دلیل از کار افتاده و خاصیت انعطاف ‌پذیری و ارتجاعی خود را از دست داده است، لازم است بلافاصله نسبت به تعویض آن اقدام کنید و این کار را به تأخیر نیندازید.

برای دسترسی به جزئیات و خرید قفل برقی یوتاب مدل ۱۰۹۳ کلیک کنید.

هندریل ترکیبی:

در این نوع هندریل، شیشه بر روی چارچوبی از پروفیل آلومینیوم یا استیل نصب می ‌شود. تفاوت عمده آن با هندریل‌ های شیشه‌ای در این است که شیشه ‌ها باربر نیستند؛ بلکه پروفیل‌ های آلومینیومی یا استیل وظیفه تحمل بار سازه را دارند. قابل نصب بر روی سنگ یا پروفیل هستند و انتخاب آن به شرایط پروژه بستگی دارد.

هندریل استیل یا آلومینیومی:

این نوع هندریل نیز به هندریل ترکیبی شباهت دارد، با این تفاوت که به جای شیشه از انواع لوله یا مقاطع آلومینیومی و استیل استفاده می ‌شود. این مقاطع در اشکال متنوعی همچون استوانه‌ای، مربعی یا چندضلعی قابل تولید هستند و بر روی پروفیل یا سنگ نصب می ‌شوند.

هندریل شیشه ‌ای لقمه‌ای:

این نوع هندریل به دو صورت دفنی یا روکار اجرا می‌ شود. در نوع دفنی، شیار خاصی ایجاد می‌ شود که ناودانی ویژه‌ای در آن قرار می ‌گیرد و لقمه ‌های مخصوص برای نگه‌داری شیشه‌ ها در داخل آن تعبیه می‌ شود. این لقمه‌ ها عموماً از جنس آلومینیوم هستند و مقاومت بالایی در برابر زنگ‌ زدگی و فشارهای وارده دارند. فواصل نصب لقمه‌ها طبق استاندارد شرکت تولیدکننده تعیین می ‌شود.

هندریل ‌های Ctype و Vtype:

این دو نوع هندریل بسیار پراستفاده هستند. نوع Vtype بیشتر در پله‌ برقی‌ های پرترافیک و متروهای بلند به کار می‌رود، در حالی که نوع Ctype برای پله ‌های کوتاه مناسب است. امروزه بازار هندریل‌ ها تنوع بسیاری دارد و تولیدکنندگان مختلفی در این زمینه فعالیت می ‌کنند. هندریل پله‌برقی بر اساس متراژ نهایی در کارخانه تولید و حلقه می‌ شود. عدم دقت در اندازه‌گیری ممکن است مشکلاتی در نصب ایجاد کند، بنابراین لطفاً در اندازه‌ گیری دقت کنید.

سرعت هندریل پله برقی چقدر است؟

سرعت هندریل می‌ تواند در وضعیت عادی بین 0 تا 2 درصد بیشتر از سرعت نامی پله ‌ها باشد. به عبارتی، سرعت حرکت هندریل پله برقی معمولاً از سرعت خود پله ‌ها بیشتر است. در مقالات بعدی، به بررسی تکنولوژی‌ های مختلف پله برقی خواهیم پرداخت. یکی از این تکنولوژی ‌ها "مانیتورینگ سرعت هندریل" است که نقش مهمی در کنترل سرعت هندریل برای هر پله برقی یا پیاده‌روی متحرک ایفا می ‌کند.

Handrail Speed Monitoring چیست ؟

Handrail Speed Monitoring در واقع یک سنسور است که در تمامی مدت حرکت پله‌ برقی، سرعت هندریل را نسبت به سرعت پله اندازه‌ گیری می ‌کند. این سنسور اطمینان حاصل می ‌کند که سرعت هندریل از حد مشخصی بالاتر یا پایین‌تر نرود. در گروه صنعتی اسمارت کو، تمامی پله‌برقی‌ های تولیدی مجهز به سیستم DNS و Handrail Speed Monitoring هستند.

برای دسترسی به جزئیات و خرید جک پارکینگ میلان ۴۰۰ کلیک کنید.

دستگیره پله برقی

هندریل‌ ها در دو نوع پلی‌ یورتان و لاستیکی تولید می ‌شوند. هنگام تعویض هندریل، حتماً تمامی مسیرهای حرکت آن، از جمله ریل ‌ها، فلکه فرکشنویل، نول چین ‌ها و تنسیون چین را به دقت بررسی کنید و در صورت نیاز، آن‌ها را تعمیر یا تعویض نمایید.

برای سفارش هندریل وارداتی لوپ فابریک، یک انبار مجهز در دسترس است که بیشتر سایز های پرمصرف بازار را به‌صورت حلقه‌ های لوپ فابریک از بهترین تولید کنندگان هندریل موجود دارد. خرید از یک محل معتبر که عضو رسمی اتحادیه کشوری است و گارانتی واقعی، دوام بالا و نصب حرفه‌ای توسط تیم فنی متخصص را ارائه می ‌دهد، اطمینان خاطر را به خریداران می ‌بخشد.

اغلب کیفیت هندریل‌ های لوپ معمولی به اندازه هندریل ‌های لوپ فابریک نیست. لذا، در مواقعی که کارفرما نیاز به تعویض فوری دارد و دستگاه پله برقی خاموش است، پیشنهاد می ‌شود از این نوع استفاده شود. با این حال، کیفیت لوپ هندریل به عواملی مانند مواد مورد استفاده، تجربه و دانش فنی و همچنین ابزار و تجهیزات لازم وابسته است و در برخی موارد می‌ تواند کیفیتی نزدیک به هندریل لوپ فابریک داشته باشد.

برترین هندریل‌ های پله برقی توسط سمپریت چین و اتریش تولید می ‌شوند. همچنین هندریل EHC کانادا از معتبرترین و گران‌ترین هندریل ‌های موجود است که محبوبیت کمتری در ایران دارد. پس از آن، هندریل‌ های چینی قرار دارند که دارای تنوع و کیفیت تولید متفاوتی هستند و انتخاب را کمی چالش‌ برانگیز می ‌کنند.

شیب پله برقی

زاویه‌ ای که استپ یا تسمه در مقایسه با سطح افق ایجاد می ‌کند باید استانداردهایی را رعایت کند. طبق استاندارد ها، اگر ارتفاع پله‌ برقی بیش از ۶ متر باشد یا سرعت آن از ۰.۵ متر بر ثانیه بیشتر شود، شیب پله‌ برقی نباید از ۳۰ درجه تجاوز کند.

مزایای پله برقی

پله‌ های برقی جایگزین مناسبی برای راه‌پله‌ های معمولی هستند و نیازی به انتظار برای استفاده از آن‌ ها ندارید، مگر اینکه ترافیک سنگینی از افراد مقابل آن وجود داشته باشد. این سیستم‌ ها به راحتی می‌توانند افراد را به مسیر یا مکان خاصی که قصد هدایتشان را دارید، راهنمایی کنند. پله ‌های برقی در برابر تغییرات آب و هوایی و بارش باران مقاوم هستند، اما در صورت بروز مشکلات سیستماتیک و توقف عملکرد، می ‌توانند مشکل‌ ساز شوند.

مشکلات اصلی مربوط به هندریل پله ‌های برقی عبارت‌اند از:

پاره شدن سیم فولادی: یک سیم فولادی زیر لاستیک هندریل قرار دارد که وظیفه هدایت هندریل را به‌عهده دارد. گاهی ممکن است به دلیل سایش بیش از حد، این سیم پاره شود.

ترک خوردگی لاستیک: عواملی مانند تغییرات شدید دما یا ضربه می ‌توانند منجر به ترک خوردن لاستیک هندریل شوند. همچنین با پایان یافتن عمر مفید لاستیک، ممکن است ترک‌هایی در سطح آن مشاهده شود. این ترک‌ها عموماً عملکرد پله برقی را مختل نمی‌ کنند، اما می‌ توانند به دستان افراد آسیب برسانند.

ایجاد برآمدگی در سطح هندریل: گاهی برآمدگی ‌هایی در سطح هندریل پله‌ های برقی ظاهر می شود که نتیجه لایه‌لایه شدن مواد لاستیکی است. تجربه نشان داده که این برآمدگی ‌ها مشکلی در عملکرد یا ایمنی پله‌ های برقی ایجاد نمی‌ کنند، اما بهتر است نسبت به رفع آن‌ ها اقدام شود.

چرا پله برقی فرچه یا برس ایمنی دارد

بین پله‌ برقی و دیواره‌ی آن شکاف‌هایی وجود دارد که برای عملکرد صحیح آن ضروری هستند. اگر این شکاف‌ها نبودند، پله‌برقی قادر به کار کردن نبود. بنابراین، برس کناری یا اسکرت براش پله‌برقی به عنوان یک عامل ایمنی عمل می‌کند تا از بروز خطراتی که ممکن است به شما آسیب بزنند، جلوگیری کند.

این برس‌های ایمنی طوری طراحی شده‌اند که اگر ناخودآگاه نزدیک به این منطقه شدید، شما را هشدار دهند. از مهم‌ترین کاربردهای برس‌های کنار پله‌برقی این است که اگر چیزی مثل عینک یا بطری آب از دستتان بیفتد، وارد این شکاف‌ها نشود. زیرا در چنین شرایطی اگر چیزی وارد شکاف‌ها شود، ممکن است باعث خرابی و نیاز به تعمیر پله‌برقی شود. برای افزایش طول عمر پله‌برقی، باید سرویس‌های دوره‌ای نیز به آن اختصاص یابد.

نیول چین پله برقی چیست ؟

بلبرینگ‌ها با طراحی ساده‌ای که دارند، برای عملکرد عادی ماشین‌آلاتی که نیاز به چرخش دارند ضروری هستند. این قطعات مکانیکی کاربرد زیادی در صنعت دارند. در پله برقی نیز مانند هر ماشین‌آلات دیگری، انواع مختلفی از بلبرینگ‌ها به کار رفته‌اند.

بلبرینگ‌های هندریل پله برقی به تعداد زیادی به صورت زنجیره‌ای در زیر هندریل قرار می‌گیرند و حرکات آن را تسهیل می‌کنند. نیول چین به مجموعه بلبرینگ‌های سر قوس پله برقی گفته می‌شود که در زیر هندریل قرار دارند و از مواد مختلفی ساخته می‌شوند.

عوامل گوناگونی می‌توانند باعث کاهش عمر این قطعات شوند. از دلایل خراب شدن بلبرینگ‌های هندریل می‌توان به عدم نگهداری مناسب، سفت بودن تنظیمات و عدم تنظیم کشش هندریل اشاره کرد.

تعمیر و نگهداری هندریل پله برقی

وقتی یک پله برقی در مکانی نصب و راه‌اندازی می‌شود، به صورت دوره‌ای و طبق برنامه‌ریزی مشخص، کل سیستم توسط متخصصان این حوزه مورد بازدید و بررسی قرار می‌گیرد. از آنجا که دستگیره پله برقی بخشی مهم از سیستم است و شامل چندین لایه و قطعه مختلف می‌شود، در زمان سرویس و نگهداری کارشناسان باید به این قسمت توجه ویژه‌ای داشته باشند تا در صورت خراب شدن یا نیاز به تعمیر و تعویض، سریعاً اقدام شود.

حرکت دستگیره‌های پله برقی از طریق چرخ‌های بزرگی به نام handrail drive shaft که نیرو را مستقیماً از گیربکس و موتور اصلی دریافت می‌کنند، تأمین می‌شود. سیستم محرکه دستگیره در برخی برندها داخل بالاستریت قرار دارد و در بقیه خارج از بالاستریت است.

نحوه انتخاب و خرید هندریل پله برقی

برای انتخاب دستگیره پله برقی، باید به موارد مهمی توجه کرد. یکی از این موارد، کیفیت مواد مورد استفاده در ساخت هندریل است. همان‌طور که توضیح داده شد، هندریل یا همان دستگیره پله برقی معمولاً از پلاستیک فشرده یا پلی‌اورتان ساخته می‌شود، و باید انعطاف‌پذیری و کیفیت مناسبی داشته باشد.

اگر سیستم پله برقی در مکانی کوچک با تردد کم نصب می‌شود یا طول پله برقی کم است، استفاده از دستگیره‌های C شکل که قیمت مناسب تری دارند، توصیه می‌شود.

اگر پله برقی در مکانی پر ترافیک یا با ارتفاع زیاد قرار داشته باشد، استفاده از هندریل‌ های V شکل توصیه می ‌شود. در انتخاب و خرید هندریل پله برقی، عوامل مختلفی باید مورد توجه قرار گیرد، از جمله کیفیت جنس هندریل، داخلی یا وارداتی بودن آن و نوع سیستم پله برقی با توجه به حجم تردد و ابعاد. همچنین، یکی از سوالات مهم در این زمینه این است که قیمت هندریل چگونه محاسبه می‌ شود؟ بررسی این عوامل به شما کمک می‌ کند تا بهترین گزینه را با توجه به نیازهای خود انتخاب کنید.

نحوه عملکرد هندریل پله برقی چگونه است؟

مشخصات فنی هندریل پله برقی

به بیانی ساده، هندریل پله برقی همان ریل‌هایی است که روی نرده‌های کناری پله‌های برقی قرار دارند و به همراه سیستم پله برقی حرکت می‌کنند. مکانیزم عملکرد این هندریل‌ها به این صورت است که نیروی لازم برای حرکت را از چرخه سیستم پله برقی دریافت کرده و با استفاده از محور، قرقره، یاتاقان و زنجیر به حرکت درمی‌آیند.

نگهداری، تعمیر و سرویس هندریل پله برقی

پله‌برقی مشابه آسانسور، پس از نصب به سرویس‌های دوره‌ای منظم نیاز دارد که باید توسط فردی متخصص انجام شود. با توجه به اهمیت هندریل در پله‌برقی که از چندین لایه تشکیل شده و کارکرد آن با استفاده از قطعات مختلف انجام می‌شود، در سرویس‌های دوره‌ای لازم است کارشناسان به این بخش توجه ویژه‌ای داشته باشند تا در صورت خرابی یا نیاز به تعمیر و تعویض، به‌سرعت اقدام شود. همچنین، به دلیل تأثیر آلودگی هوا که موجب چرک و کثیفی هندریل می‌شود، لازم است پس از غبارگیری، شستشو توسط نیروهای متخصص انجام گیرد.

استانداردهای مربوط به هندریل پله برقی

- هندریل باید حتما متحرک باشد و جهت حرکت آن هم‌سو با حرکت پله برقی باشد.

- سرعت حرکت هندریل می‌تواند تا ۲٪ بیشتر از سرعت پله برقی باشد.

- فاصله بین پروفیل هندریل و هدایت‌کننده هندریل نباید بیش از ۸ میلی‌متر باشد.

- پهنای هندریل باید بین ۷ تا ۱۰ سانتیمتر باشد.

- فاصله کناره خارجی هندریل از دیواره کناری نباید کمتر از ۸ سانتیمتر باشد.

محل نصب هندریل کجاست؟

هندریل پله برقی بر روی پروفیلی به نام «قاب هندریل» نصب می‌شود. این قاب، هندریل را به صورتی هدایت می‌کند که در مسیر حرکت خود به صورت مستقیم و ایمن قرار بگیرد. برای کاهش احتمال گیر افتادن انگشتان مسافران، لازم است که هندریل تا حد ممکن به وسیله قاب نرده محصور شود و طراحی راهنمای قاب به گونه‌ای صورت گیرد که خطرات احتمالی به حداقل برسد.

اجرای هندریل شیشه‌ ای

نصب هندریل شیشه‌ ای

یکی از بخش‌های تخصصی هندریل شیشه‌ای، نصب آن است. اگر نصب به‌درستی صورت نگیرد، خروجی مناسبی هم از نظر ایمنی و هم از نظر زیبایی نخواهیم داشت. به همین دلیل، رعایت استانداردهای لازم در نصب نرده و حفاظ شیشه‌ای ضروری است.

برای درک بهتر این مسئله، به بررسی مختصر انواع لامپ‌های هندریل شیشه‌ای می‌پردازیم. نصب و اجرای صحیح هندریل شیشه‌ای یکی از مهمترین قسمت‌های ساخت نرده شیشه‌ای است. یکی از زیباترین روش‌های نصب حفاظ شیشه‌ای، روش نقطه ثابت است.

این روش نصب ایمنی بالایی دارد و از یراق‌آلات دکمه‌مانند برای تثبیت شیشه استفاده می‌شود. یکی دیگر از روش‌های جدید نصب هندریل شیشه‌ای، استفاده از پایه‌های اسپایک است.

این روش نصب بسیار محکم است و صفحه شیشه‌ای با پایه اسپایک به کف محکم می‌شود. اگر طول صفحه شیشه‌ای بیشتر باشد، برای استحکام بیشتر باید از پایه‌های بیشتری استفاده کرد. نصب محافظ شیشه‌ای با پایه‌های دفنی یکی از رایج‌ترین انواع نصب است. این روش به دلیل یکپارچگی اتصال شیشه‌ای باعث می‌شود هیچ مانعی در دید کاربر وجود نداشته باشد.

معایب هندریل شیشه‌ ای

استفاده از نرده‌های شیشه‌ای سکوریت دارای مزایا و معایبی است که شناخت آن‌ها کمک می‌کند تا بهترین تصمیم‌گیری صورت گیرد. یکی از معایب اصلی این نرده‌ها هزینه‌های بالای نگهداری و تعمیرات است.

در صورت آسیب دیدن یک پانل، ممکن است نیاز به تعویض کامل آن باشد که این امر با هزینه‌های زیادی همراه است. این محصولات به دلیل استفاده از شیشه و پانل‌های خاص، قیمت بالایی دارند. البته، با انتخاب همپوشانی مناسب میان دو لایه شیشه، در صورت شکست یکی از پانل‌ها ممکن است نیازی به تعویض کل سازه نباشد.

شفافیت بالای شیشه موجب می‌شود که گاهی پرندگان به آن برخورد کنند، چرا که شیشه‌ها به دلیل فیلترهای خاص و شفافیت زیاد، به خوبی دیده نمی‌شوند. همچنین، تمیز کردن شیشه‌ها از هر دو طرف چالشی است، خصوصاً در بالکن‌ها که این کار ممکن است خطرناک باشد. با وجود دوام و طول عمر بالای شیشه‌های استفاده شده در نرده‌ها، نمی‌توان کاملاً به آن‌ها اعتماد کرد.

تکیه دائم بر هندریل‌های شیشه‌ای ممکن است باعث شل شدن قاب‌ها و در نهایت شکستگی شود. البته، با نصب صحیح و رعایت قوانین، این احتمال به حداقل می‌رسد و نرده‌ها به استحکام لازم دست می‌یابند. در مجموع، اگرچه معایب نرده‌های شیشه‌ای کمتر از مزایای آن‌هاست، اما آگاهی از این نقاط ضعف ضروری است.

برای دسترسی به جزئیات و خرید جک پارکینگ سیماران فراز 4S کلیک کنید.

استانداردهای نرده شیشه ای


برای ساخت هر سازه‌ای، آشنایی با یک سری اصول و قوانین ضروری است. ساخت هندریل شیشه‌ای نیز از این قاعده مستثنی نیست. از آنجا که این محافظ‌های شیشه‌ای به عنوان حفاظ نصب می‌شوند، رعایت برخی اصول و قوانین در طراحی و ساخت آنها الزامی است.

در ادامه به برخی از این معیارهای مربوط به نرده‌های شیشه‌ای پرداخته می‌شود. در طراحی هندریل شیشه‌ای باید به نوع یراق‌آلات استفاده‌شده توجه کنیم، تا در صورت برخورد یا فشار شدید، محافظ بتواند مقاومت کافی را ارائه دهد.

شیشه‌های به‌کاررفته در حفاظ‌های شیشه‌ای باید سکوریت یا لمینت باشند، به ویژه در مکان‌هایی که هندریل شیشه‌ای محل عبور عابر پیاده است تا در صورت شکسته شدن شیشه، آسیبی به افراد وارد نشود. ضخامت نرده شیشه‌ای بسته به محل نصب متغیر است.

برای کاهش هزینه‌ها از شیشه‌های نازک‌تر استفاده نکنید. ضخامت نرده شیشه‌ای می‌تواند از ۱۰ میلی‌متر شروع شود و می‌توان آن را به عنوان ضخامت استاندارد شیشه نگهدارنده در نظر گرفت.

ارتفاع استاندارد شیشه هندریل از ۱۱۰ سانتی‌متر آغاز می‌شود که از کف بالکن یا فضای مشابه بدون سکو محاسبه می‌شود. همان‌طور که می‌دانید، نرده شیشه‌ای فریم‌لس به دلیل نداشتن فریم تنها با گیره‌هایی در قسمت پایین تثبیت می‌شود. با استفاده از این ساختار شیشه‌ای، خیال خود را از بابت استحکام راحت کنید.

تمیز کردن و نگهداری هندریل شیشه‌ ای

از آنجا که شیشه ماده‌ای شفاف است که دید واضحی را فراهم می‌کند، وجود آلودگی روی سطح آن بسیار چشمگیر و ناخوشایند است. البته، میزان این آلودگی به شرایط محیطی بستگی دارد. شیشه هندریل‌های فضای باز به دلیل باران، فضولات پرندگان و گرد و غبار بیشتر آلوده می‌شوند.

با این حال، تمیز کردن منظم می‌تواند تضمین کند که منظره زیبای نرده‌های شیشه‌ای حفظ شود. برای تمیز کردن نرده‌های شیشه‌ای، می‌توانید از شیشه‌پاک‌کن‌های مخصوص شیشه جلو استفاده کنید که برای تمیز کردن شیشه و آینه ایده‌آل هستند.

بهترین انتخاب برای از بین بردن لک‌های سخت مانند باران و فضولات حیوانات، محصولات قوی مبتنی بر فناوری نانو هستند که در این زمینه بسیار مؤثرند. همچنین، پیشنهاد می‌کنیم از پارچه میکروفیبر استفاده کنید تا سطح شیشه را بدون ایجاد خش تمیز نگه دارید. به یاد داشته باشید که استفاده از مقدار کمی ماده شوینده کافی است و لازم نیست دستمال را بیش از حد به آن آغشته کنید.

اتصالات نرده شیشه ای

نصب حصار شیشه ‌ای بسته به روش اجرای شیشه می ‌تواند متفاوت باشد. نوع پروژه و نحوه اجرا می‌ تواند نوع فیکسچر هندریل شیشه ‌ای را مشخص کند. به عنوان مثال، در روش اتصال نرده شیشه‌ا ی به دیوار، بهترین گزینه یراق آلات نقطه ثابت است. وسایل شیشه‌ ای نرده یکی از مهم‌ ترین اجزای فرآیند اجرا و نصب هستند و اتصالات هندریل شیشه‌ ای علاوه بر ایجاد ارتباط بین شیشه‌ ها، حفظ زیبایی و ظاهر سازه را نیز بر عهده دارند.

مشخصات فنی هندریل پله برقی

هندریل پله برقی همان ریل ‌هایی است که بر روی نرده ‌های کناری پله برقی قرار دارد و همراه با سیستم پله برقی حرکت می ‌کند. مکانیزم این هندریل‌ ها به گونه ‌ای است که نیروی محرکه خود را از چرخه سیستم پله برقی می ‌گیرد و با استفاده از محور، قرقره، یاتاقان و زنجیر به حرکت در می‌آید.

محور هندریل در اندازه‌های 60، 80 و 100 سانتی ‌متر تولید می ‌شود و در داخل هندریل دو قرقره چدنی وجود دارد که گشتاور تولید شده با دو یاتاقان کنترل می ‌شود. در نهایت، با دو زنجیر که با سرعت پله برقی همخوانی دارد، نیروی لازم برای حرکت و عملکرد هندریل فراهم می ‌شود.

نکات مهم و استانداردهای مربوط به هندریل پله برقی

همان‌طور که پیشتر عنوان شد، هندریل پله برقی یکی از مهم‌ترین اجزایی است که در سیستم پله برقی و پکیج آسانسور نصب می‌شود. بنابراین عملکرد صحیح و درست آن بسیار مهم است.

برای این منظور، لازم است استانداردها و نکات مهمی را که برای اجرای صحیح این قطعه مکانیکی وجود دارد، بررسی کنیم. سرعت و حرکت هندریل، فاصله آن از اجزای دیگر و اندازه مناسب آن از جمله مواردی است که باید به آن توجه داشت. هندریل باید به گونه‌ای طراحی و نصب شود که در طول مسیر و عملکرد خود، به سیستم کلی آسیب نرساند. همچنین دسترسی آسان و تضمین امنیت مسافران نیز از نکات مهم مرتبط با هندریل است.

در ادامه، مهم‌ترین نکات و استانداردهایی که باید در رابطه با هندریل پله برقی در نظر گرفت را ارائه می‌دهیم. توصیه می‌کنیم به این نکات و استانداردها با دقت توجه کنید تا از بروز هرگونه مشکل و حادثه جلوگیری شود. هندریل‌ها به عنوان قطعاتی متحرک نباید به صورت ثابت قرار گیرند. علاوه بر این، حرکت این قطعه باید همسو با حرکت پله برقی باشد.

حرکت هندریل پله برقی باید با حرکت پله برقی هماهنگ باشد. سرعت هندریل می‌تواند حداکثر ۲ درصد از سرعت پله برقی بیشتر باشد. فاصله بین کناره خارجی هندریل و دیوار کناری نباید کمتر از ۸ سانتی‌متر باشد. پهنا یا عرض هندریل‌ها باید بین ۷ تا ۱۰ سانتی‌متر باشد. فاصله بین پروفیل هندریل و هدایت‌کننده آن نباید بیش از ۸ میلی‌متر باشد.

جمع بندی

هندریل‌ها از اجزای کلیدی در ساخت پله‌های برقی هستند، زیرا نقشی اساسی در حرکت روان و حفظ تعادل مسافران ایفا می‌کنند. این هندریل‌ها عمدتاً از لاستیک فشرده ساخته شده و به‌صورت یک نوار متحرک بر روی نرده کنار پله‌ها نصب می‌شوند.

فرآیند حلقه کردن هندریل‌ها در کارخانه و توسط دستگاهی خاص انجام می‌شود. نکته مهم قبل از این فرآیند، اندازه‌گیری دقیق طول هندریل است. این هندریل‌ها از چند لایه مختلف تشکیل شده‌اند که جنس آن‌ها از الیاف است. با گذشت زمان و استفاده مستمر، این لایه‌ها ممکن است تغییر شکل داده و طولشان افزایش یابد. برای کسب اطلاعات بیشتر درباره هندریل‌های پله برقی و سایر جزئیات مرتبط، می‌توانید به وبسایت اسمارتکو مراجعه کنید.
