درب های اتوماتیک به طور گسترده در ساختمان های مختلف مورد استفاده قرار می گیرند، اما برای استفاده در برخی مناطق مهم تر هستند. در بسیاری از ساختمان ها، درب های اتوماتیک اجازه ورود، خروج مدرن را می دهند. در ادامه با اسمارت کو همراه باشید.
این نوع درب ها مخصوصا برای ساختمان هایی با تردد زیاد مناسب هستند که احساس می شود به درب های اتوماتیک نیاز دارند:
بخش بهداشت : در بیمارستان ها، کلینیک ها و مطب های مختلف، سیستم های درب اتوماتیک راه حلی بهداشتی برای عبور بیماران، پزشکان و بیماران از خروجی های مختلف است. با استفاده از این درب ها مجبور نیستید درب را به صورت دستی باز کنید و از انتشار باکتری ها و ویروس های بیماری زا روی دستان خود جلوگیری کنید.
هتل ها: ورودی معتبر و راحت برای مردم به عنوان اولین پذیرای مهمانان در بسیاری از هتل ها و رستوران ها بسیار مهم است. رستوران ها و هتل ها نیز مکان هایی هستند که افراد زیادی به آنها می روند و باز و بسته کردن مداوم درب ها می تواند کمی مشکل باشد.
فروشگاه ها و مراکز خرید: استفاده از درب های اتوماتیک در مراکز خرید ضروری است زیرا ممکن است افراد پس از خرید دست پر داشته باشند و نتوانند به صورت دستی درب را باز و بسته کنند. این درب ها از ورود و خروج سرما و گرما به این مکان ها جلوگیری کرده و در مصرف انرژی صرفه جویی می کنند.در ساختمان های عمومی مانند ادارات، شرکت های مختلف، دانشگاه ها، بانک ها و سایر مکان های شلوغ، نصب درب های اتوماتیک از انواع مختلف ضروری است.
اجزای مختلف درب اتوماتیک
ساختار درب های اتوماتیک فقط درب های دستی نیستند و برای عملکرد اتوماتیک آن قطعاتی مورد نیاز است. این قطعات شامل موتور برق، برد الکترونیک، برد کنترل، ریموت کنترل، سنسور و چشمی، تجهیزات ایمنی، دنده و گیربکس، فلاش، قفل برقی و مکانیکی و ... می باشد. تابلو فرمان به عنوان درب درب اتوماتیک عمل می کند و سیگنال های دریافتی از طریق سنسورها و چشمی های دستگاه با نظارت بر ورود افراد مختلف به مرکز کنترل و پردازش در آنجا انجام می شود و دستور لازم برای باز کردن درب دستگاه صادر می شود. موتور همه اینها در کمتر از یک ثانیه به کار می افتد و به محض رسیدن به درب اتوماتیک، درب به سرعت باز و با عبور از آن بسته می شود.
انواع مختلفی از سنسورها در درب های اتوماتیک استفاده می شود و هر کدام بر اساس عملکرد خاصی کار می کنند. سنسور های مایکروویو، سنسورهای مادون قرمز، سنسور های هیبریدی و ... از انواع لنزهای چشمی در درب های اتوماتیک استفاده می شود.
مزایای درب اتوماتیک
درب های اتوماتیک در محیط های صنعتی و تجاری برای دسترسی آسان به ساختمان استفاده می شوند و طیف وسیعی از مزایای را برای شما به ارمغان می آورند. یکی از مزیت های اصلی داشتن درب اتوماتیک راحتی است.درب اتوماتیک به شما این امکان را می دهد که بدون نگرانی در مورد باز کردن درب سنگین به صورت دستی از درب عبور کنید، به این معنی که از لحظه ورود به مکان مورد نظر احساس راحتی می کنید، این می تواند برای افراد دارای معلولیت و این موارد نیز بسیار مفید باشد.
صرفه جویی در فضا می تواند یکی دیگر از مزیت های اصلی درب اتوماتیک باشد که انتخابی عالی برای مشاغل فعال در سایت های کوچکتر است. انتخاب درب های کشویی، تکی، کشویی و تلسکوپی به این معنی است که گزینه های زیادی وجود دارد که می تواند اطمینان حاصل کند که از فضای موجود حداکثر استفاده را می کنید.

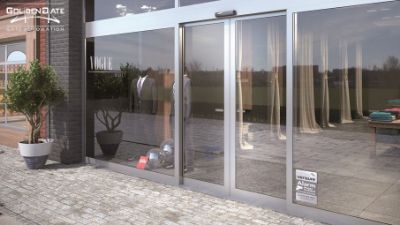

نقش چشمی ها در درب اتوماتیک چیست؟
اگر در باز و بسته کردن درب اتوماتیک ساختمان مشکل دارید، ممکن است به دلیل معیوب بودن چشمی درب اتوماتیک باشد. در این مقاله با ما همراه باشید تا با انواع فتوسل ها، عملکرد چشمی ها و عوامل آسیب رسان به آن آشنا شوید.کلیه درب های اتوماتیک اعم از درب اتوماتیک شیشه ای، درب اتوماتیک کرکره ای، پارکینگ بالابر و درب اتوماتیک صنعتی دارای فتوسل و چشمی می باشد. این قطعه یک وسیله ایمنی برای سیستم می باشد و هرگونه نقص یا مشکل باعث کاهش عملکرد درب اتوماتیک کرکره ای می شود. در این مقاله در مورد مشکل چشمی درب و راه های رفع آن صحبت می کنیم.
چشمی درب اتوماتیک چیست؟
چشمی درب اتوماتیک یکی از مهمترین اجزای درب برقی است که با نام های دیگری مانند فتوسل، چشمی ضد برخورد و سنسور درب پارکینگ نیز از آن یاد می شود. از این قطعه برای جلوگیری از برخورد با موانع در هنگام باز و بسته شدن درب استفاده می شود. در واقع این سنسور خطرات احتمالی را کاهش می دهد و امنیت را هنگام باز و بسته شدن درب افزایش می دهد. چشمی ها باید در ارتفاع 15 تا 30 سانتی متری از سطح زمین نصب شوند. همچنین بستگی به نوع درب اتوماتیک دارد که سنسور در خارج یا داخل نصب شده باشد.
کارکرد چشمی درب اتوماتیک به چه صورت است؟
این قطعه دارای دو چشمی است که یکی فرستنده (RX) و دیگری گیرنده (TX) است. هر دو چشمی دارای دو رله NO باز معمولی و دو رله NC بسته معمولی هستند و باید به ولتاژ 12 یا 24 ولت وصل شوند. طبق استاندارد کشورهای تولید کننده درب اتوماتیک و جک پارکینگ باید در هر سیستم از دو جفت از این چشمی درب یا فتوسل استفاده شود. یکی داخل ساختمان و جلوی درب پارکینگ و دیگری بیرون درب ساختمان. از چشمی فرستنده، خط مادون قرمز به چشمی گیرنده ارسال می شود و تا زمانی که پرتو توسط افراد، وسایل نقلیه یا چیزی قطع نشود، درب ساختمان از راه دور بسته نمی شود و در مرکز کنترل با نام لاتین CH خطایی ثبت می شود. .
انواع چشمی های کرکره برقی با سنسور حرکت
هنگام نصب فتوسل می توانید با توجه به سلیقه و کارایی خود و بسته به نوع درب از بین چشمی های کرکره برقی یکی را انتخاب کنید. در این قسمت شما را با انواع سنسور آشنا می کنیم.
فتوسل های معمولی: حسگرهایی که به شیشه های ایمنی معمولی معروف هستند برد متوسطی دارند و بهترین مکان برای نصب آنها دیوار است. این نوع چشمی ها به خوبی کار نمی کنند زیرا همانطور که از نام آن پیداست عملکرد طبیعی دارند. برای نصب این نوع فتوسل از روش سیم کشی استفاده می شود.
فتوسل برد بلند: این نوع سنسور برای بردهای دور و ارتفاع زیاد استفاده می شود و در مکان هایی مانند ساختمان های تجاری و سوله های صنعتی استفاده می شود. نصب چشمی های دوربرد منطقه مناسبی تا ارتفاع 35 متر را پوشش می دهد. بنابراین برای منازل مسکونی با ارتفاع درب معمولی چندان موثر نیست.
فتوسل گردان: این نوع چشمی تواند در تمام زوایا بچرخد و مانند چشمی انسان می تواند کل محیط خود را زیر نظر بگیرد تا در صورت لزوم به سرعت واکنش نشان دهد. فتوسل دوار، بر خلاف چشم‌های دوربرد، نمی‌توانند محدوده وسیعی را پوشش دهند.
فتوسل های بی سیم: چشمی های بی سیم یکی از جدیدترین فتوسل های مورد استفاده در کرکره های برقی هستند. عملکرد این چشمی ها بی سیم بوده و از اینترنت استفاده می کند. اگر بحث بودجه برای شما مطرح نیست، این نوع فتوسل گزینه خوبی است زیرا هزینه نصب آن نسبت به انواع دیگر بیشتر است.
فتوسل آینه برقی: ویژگی جالب این نوع چشمی های ایمن این است که با استفاده از آینه عمل می کند. یعنی در این فتوسل یک آینه در مقابل فرستنده و گیرنده قرار می گیرد. سنسور به گونه ای کار می کند که فرستنده بتواند نور را منعکس کند. به همین ترتیب گیرنده قدرت دریافت آن را دارد. نحوه تشخیص چیزها به ارتباطی که بین گیرنده و فرستنده برقرار می شود بستگی دارد.
6 اقدام لازم برای رفع ایرادات چشمی درب اتوماتیک
سیستم برق را بررسی کنید: ابتدا باید مطمئن شوید که سوکت درب پارکینگ یا درب اتوماتیک کرکره ای به دلیل نقص کار نمی کند و چشمی ها کار نمی کنند. زیرا در اغلب موارد چشمی به دلیل قطعی برق یا اتصالات در سیستم برق کار نمی کند. اگر سیم متصل به سوکت خودکار یا کانکتور دوشاخه قطع شود، یک متخصص مجرب پس از عیب یابی و بررسی به راحتی آن را تعمیر می کند.
بررسی باتری: یکی از دلایلی که درب اتوماتیک کار نمی کند، از کار افتادن باتری های ریموت است. یعنی هر چقدر هم که دکمه های ریموت کنترل را فشار دهید، درب بالا یا پایین نمی آید. بنابراین پس از بررسی باتری ها، در صورت لزوم باید تعویض شوند.
بررسی ریموت کنترل: گاهی اوقات علت باز نشدن درب اتوماتیک، مشکل ریموت کنترل، به دلیل ورود رطوبت یا برخورد است. در این صورت باید ریموت کنترل باز شود و پس از بررسی در صورت عدم تعمیر و خرابی برد باید تعویض شود.
بررسی چشمی الکترونیکی درب اتوماتیک: در صورت عدم وجود مشکل در موارد فوق، خرابی درب اتوماتیک می تواند به دلیل نقص فنی چشمی و سنسورهای الکترونیکی باشد. این قطعات بسیار حساس هستند و بیشتر از بقیه آسیب می بینند. گرد و غبار و زباله های روی چشمی الکترونیکی گاهی اوقات عملکرد آن را تحت تاثیر قرار می دهد.
بررسی عملکرد جک اتوماتیک: بالابرها بخش اصلی درب های اتوماتیک هستند. اگر هنگام باز و بسته شدن درب فشار اضافی وارد شود، اصطکاک بین دنده و میل ماردون افزایش می یابد و باعث شکستن جک می شود. جک های هیدرولیک نیز به روغن نیاز دارند و کمبود روغن به موتور فشار وارد کرده و عمر مفید جک را کاهش می دهد.
فلاشر درب را بررسی کنید: فلاشر و چشمک زن نقش هشدار دهنده دارند. اگر این قسمت آسیب دیده باشد، ممکن است اشتباه کنید و چندین بار ریموت کنترل را فشار دهید. این چراغ چشمک زن به سرنشینان و عابرین پیاده هشدار می دهد که در را باز و بسته کنند و خراب شدن آن ممکن است مشکل ساز باشد.
نصب و تنظیم چشمی درب پارکینگ
اکثر چشمی ها تقریباً عملکرد مشابهی دارند. به همین دلیل به همین صورت نصب می شوند. اما نصب سلول های فتوسل برای درب های اتوماتیک بهتر است به افراد حرفه ای سپرده شود که مهارت، تجربه و دانش کافی در مورد نصب و راه اندازی چشمی درب های اتوماتیک داشته باشد. همچنین با توجه به ظرافت و قیمت قطعه، بهتر است آن را از فروشگاه های مطمئن خریداری کنید.
اگر به متخصص دسترسی ندارید، هنگام نصب چشمی ها دقت کنید که چشمی ها دقیقاً رو به یکدیگر باشند. برای این کار می توانید از خط تراز استفاده کنید. وقتی آن را باز می کنید می بینید که از یک طرف دو سیم به مدار متصل است و فقط 24 ولت مثبت و یک ولت منفی دارند که باید با احتیاط در چشمی قرار گیرند. از طرف دیگر 4 سیم به برد وصل می شود که یکی منفی و دیگری مثبت است و باید مثل قبل وصل شود. دو سیم باقیمانده نیاز به شماره گیری خاصی ندارند و می توانند به هر دو ورودی رله متصل شوند.
اگر هر یک از ورودی های چشمی دستگاه و مدار مثبت و منفی به درستی وصل نشود، ممکن است فیوز برد جک بسوزد و دستگاه فتوسل آسیب ببیند.بنابراین به شدت توصیه می شود که شخصا کار نکنید و از کارشناسان مجرب برای نصب خودکار درب های اتوماتیک استفاده کنید.
عوامل موثر بر خرابی چشمی درب های اتوماتیک
کثیف شدن قاب چشمی: نظافت و نگهداری تجهیزات به خصوص قطعات الکتریکی تاثیر بسزایی در کارایی و طول عمر آن دارد.همچنین تمیز کردن بصری درب با یک پارچه مرطوب بسیار مهم است. زیرا اگر فتوسل کثیف باشد یا کثیفی روی قاب چشمی بنشیند، چشمی دچار اختلال می شود.
قطع سیم: گاهی به دلیل دستکاری، عملکرد بیش از حد، افزایش سن و عوامل دیگر، یکی از سیم های چشمی برداشته و قطع می شود.در این صورت فتوسل به درستی کار نخواهد کرد. برای رفع این مشکل بهتر است درب اتوماتیک توسط یک متخصص مجرب و با تجربه بررسی و تعمیر شود.
خوردگی آب: ورود آب به یکی از دو جفت سلول فتوسل نصب شده بر روی سیستم یکی از بالقوه ترین و شایع ترین علل آسیب چشمی است. سولفات آب وارد چشمی ها می شود و آنها را از کار می اندازد. پس از نصب فتوسل بهتر است دور چشمی را با چسب آکواریومی ببندید.
سخن پایانی
سنسور چشمی برای اطمینان از ایمنی و جلوگیری از آسیب دیدن سیستم به افراد یا تجهیزات در انواع درب های اتوماتیک طراحی و قرار داده شده است. بهتر است در صورت بروز مشکل با انواع سلول های فتوسل و راه های رفع آنها آشنا شوید و عیب یابی سلول فتوسل یا سنسور حرکت را به یک متخصص مجرب بسپارید. برای کسب اطلاعات بیشتر با همکاران ما در اسمارت کو تماس بگیرید.
