مردم به دنبال امکانات و آسایش هر چه بیشتر هستند. هزاران مخترع با روش‌های جدید و ایده‌های هوشمندانه زندگی ما را تغییر می‌دهند.کنترل از راه دور شما را با آسانسور در بالاترین نقطه ساختمان می برد و حتی یک ربات می تواند از شما در خانه محافظت کند. مردم به هر طریقی به دنبال آسایش هستند و سبک زندگی مدرن را ایجاد می کند.
چندی پیش، مخترعی که علاقه ای به درب نداشت راهی برای یافتن جایگزین کشف کرد و درب اتوماتیک کشویی متولد شد. درب اتوماتیک کشویی نه تنها یک درب بلکه یک دستگاه نیز می باشد. چنین درب های اتوماتیک کشویی را می توان در همه جا دید. در مراکز خرید، سالن های زیبایی و .... مشتریان به راحتی می توانند این ابزار را ببینند و به راحتی می توانند با پر کردن کیسه های خرید بدون اینکه در را فشار دهند محل را ترک کنند. برای کودکان، شگفت انگیز به نظر می رسد.این درب ها معمولا نمی لغزند و سقوط نمی کنند. آنها همچنین به شیوه های بی سابقه ای می چرخند و با انسان ها تعامل دارند. نصب درب اتوماتیک شیشه ای کشویی بستگی به برند و درجه محصول دارد.
یک راه آسان برای نصب سیستم درب اتوماتیک کشویی وجود دارد:
آهنگ بالای صفحه را آماده کنید. مسیر بالای اندازه نهایی را ببرید و سوراخ کنید.
مسیر بالایی را پانچ کرده و روی سقف نصب کنید.
مسیر پایین را به اندازه نهایی ببرید و تقریباً زیر مسیر بالایی قرار دهید. توجه داشته باشید که اگر از مسیر درج یا کانال کاشی استفاده می کنید، محل مسیر باید توسط لوله تعیین شود. مسیر پایین را روی زمین قرار ندهید.
درب کشویی را وارد کنید. مسیر را به پایین حرکت دهید، در را به صورت عمودی قرار دهید و از نوار برای تعیین موقعیت استفاده کنید.
پس از طی مسیر کامل، نوبت به نصب سیستم درب کشویی واقعی می رسد. لطفا توجه داشته باشید که درب کشویی در ابتدا از دو درب کشویی متوالی تشکیل شده بود. در را بلند کرده و در مسیر قرار دهید.
هنگامی که درب شما باز است، لطفاً از دفترچه راهنما برای نصب مکانیسم توقف استفاده کنید، زیرا برخی از مسیرها دارای مکانیزم داخلی هستند در حالی که مسیرهای دیگر دارای درهای متفاوت هستند.
از کلید آلن برای تنظیم درب بالا و پایین استفاده کنید. درهای کشویی را تراز کنید.
انشعابات را نصب کنید، کف درب کشویی و اسکرابر را سوراخ کنید. می توانید به دفترچه راهنمای خود مراجعه کنید.
اگر مسیر نصب تراز نباشد باعث استحکام ناهموار در هنگام کار می شود. نتیجه کاهش عمر مفید تجهیزات است.
آویزهای درب اتوماتیک را نصب کنید
از پیچ های آویز نصب شده روی درب برای نصب قطعات آویز در محل تعیین شده روی درب استفاده کنید. مطمئن شوید که مرکز قرقره آویز موازی با در باشد. اگر موازی نباشند عمر قرقره کوتاه می شود. قرقره دستگاه تعلیق را به برد برق وصل کنید. مراقب باشید در حین نصب به سایر قطعات یا ریل ها دست نزنید. در غیر این صورت به عمر قطعات یا قرقره آسیب می رساند، صدا، صدای غیر عادی و غیره تولید می کند.
محدود کردن نصب دستگاه: پیچ نصب درپوش را باز کنید.
دستگاه حد را که در ریل راهنمای تیر تلگراف تعبیه شده است نصب کنید. ابتدا درب را حرکت دهید، موقعیت باز و بسته شدن در را مشخص کنید و سپس موقعیت درب را مشخص کنید. هنگام تنظیم دستگاه مهار، آویز باید پس از توقف، لغزانیده شود. پیچ های نصب را با یک آچار شش گوش محکم کنید.
تنظیم خودکار ارتفاع و فاصله درب
مهره آویز ثابت را شل کنید. پیچ تنظیم را محکم تنظیم کنید.مهره پایه نصب را ببندید. هنگام حرکت مقاومت را بررسی کنید. اطمینان حاصل کنید که هیچ تاخیری در عملکرد درب وجود ندارد و صدای اصطکاک وجود ندارد. در صورت وجود هر گونه مشکل، لطفاً نکات زیر را تأیید کنید: آویز به صورت عمودی روی در ثابت می شود.
آیا بین سیستم تعلیق و میله برق اصطکاک وجود دارد؟
تفاوت بین ارتفاع در و چارچوب در، درب متحرک، لنگه در و زمین به طور کلی در 10 میلی متر حفظ می شود. فاصله بین لنگه درب متحرک و لنگه درب ثابت 5 میلی متر است.
تنظیم کشش کمربند درب کشویی اتوماتیک
واحد کشش را به سمت چپ بکشید، بند را محکم کنید و چهار پیچ را ببندید. چهار پیچ تنظیم را باز کرده و پیچ تنظیم کشش را در جهت عقربه های ساعت بچرخانید تا کشش تسمه تنظیم شود. چهار پیچ صفحه ثابت را محکم کنید.
سیستم کنترل تنظیم
سیستم کنترل تنظیم: (به طور کلی نیازی به تنظیم نیست، فقط تنظیمات کارخانه را حفظ کنید) قبل از تنظیم درب، درب را چندین بار حرکت دهید تا مطمئن شوید که درب به راحتی باز و بسته می شود. کلیدهای سوئیچ چپ و راست را با توجه به جهت باز شدن درب تنظیم کنید تا به چپ و راست سوئیچ شود.
تنظیم جعبه کنترل روی دکمه: به طور پیش فرض این است که دکمه تست را روی جعبه کنترل فشار دهید، درب باز و بسته می شود و هر مورد به طور همزمان تنظیم می شود.
شدت شروع کار درب را تنظیم کنید: شدت را تنظیم کنید تا مطمئن شوید که درب آزادانه باز و بسته می شود.
سرعت باز شدن درب و فاصله درب را تنظیم کنید: بررسی کنید که آیا سرعت باز شدن درب و فاصله درب متوسط هستند . فاصله میزان باز شدن درب را 10-20 سانتی متر تنظیم کنید. پس از تنظیم سرعت باز شدن درب و تنظیم فاصله درب در باز شدن در، ابتدا سرعت باز شدن درب را تایید کنید.
احتیاط:
هنگام استفاده از قفل الکترومغناطیسی، لطفاً پس از باز کردن قفل، از دکمه تست استفاده کنید.
پس از تنظیم، لطفاً مطمئن شوید که عابر پیاده در اطراف در وجود ندارد تا از آسیب شخصی جلوگیری شود.
لطفاً دستگیره را بیش از حد تنظیم نکنید زیرا به درب آسیب می رساند.
سرعت درب را تنظیم کنید: سوئیچ در هنگام تنظیم بیش از یک ضربه ظاهر نمی شود.
زمان باز کردن و نگهداری را تنظیم کنید: با توجه به نیاز مشتری روی حدود 1 ثانیه تنظیم کنید.
نصب سنسور درب کشویی برقی با راهنمایی اسمارت کو
سنسور را باز کنید: قبل از نصب با استفاده از پیچ گوشتی درب سنسور را از پشت سنسور باز کنید سنسور را آماده کنید: نمودار سنسور را در محل نصب قرار دهید و مطابق سوراخ نمودار سیم سنسور خارج شود. از سوراخ پین یو سیم را نصب و وصل کنید: سیم را از سوراخ رد کنید، دو پیچ را محکم کنید و سیم را به اندازه ای نگه دارید که به ترمینال متصل شود. زاویه تابش سنسور را با توجه به محیط در محل در یک زاویه مناسب تنظیم کنید لطفا مراقب باشید که آنتن را لمس نکنید. تا باعث خرابی نشود.
اقدامات احتیاطی پس از نصب
پس از اتمام نصب، درب را ببندید و بررسی کنید که آیا موانعی در درب متحرک وجود دارد و هیچ فرد متحرکی در ناحیه سنسور وجود ندارد. سپس برق را روشن کنید. هنگامی که برای اولین بار باز می شود، درب به آرامی حرکت می کند تا مسیر درب را ثبت کند.
درب اتوماتیک تک لنگه شیشه
درب های تک لنگه برای مکان هایی که عرض بازشو کمتر از اندازه استاندارد است مناسب می باشد.در این نوع درب قسمت متحرک روی مسیر ثابت می لغزد و یا برای تکمیل این عملیات نیازی به قسمت ثابت نیست.

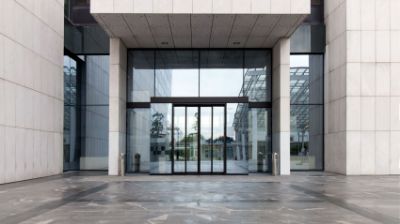

درب اتوماتیک دو لنگه شیشه
درهای دو لت در این درب ها دهانه به طور کلی به 4 قسمت تقسیم می شود که دو لت ثابت و دو لت دیگر متحرک در نظر گرفته می شوند به طوری که لت های متحرک در جهت مخالف لت های ثابت قرار می گیرند. حرکت. 4 درب راه حل خوبی برای دستیابی به حداکثر عرض بازشو در مکانیزم کشویی است.
مراحل نصب درب اتوماتیک شیشه ای
مشتری با توجه به پروژه گزینه مناسب را انتخاب می کند پس از انتخاب نوع درب در این مرحله به عنوان مثال درب اتوماتیک شیشه ای دو لنگه که از دو طرف حرکت می کند. سپس لت های ثابت داخل را به صورت کشویی نصب می کنیم و اکنون قرار است مرکز عملیات را روی جعبه از پیش نصب شده نصب کنیم. برای نصب مانیپولاتور روی سازه فلزی از پیچ های اتوماتیک استفاده می کنیم. لت های متحرک را روی مسیر حرکت تنظیم می کنیم.
سیم کشی و تنظیمات الکترونیکی در نصب درب اتوماتیک شیشه ای
بعد از تنظیم مکانیکی، سیم کشی و تنظیم الکترونیکی است.چشم ها روی بدنه اصلی کاور نصب می شوند و سیم های مدار را می بندیم. اکثر چشم ها دارای 4 سیم هستند که به جعبه کنترل جعبه درب شیشه ای اتوماتیک متصل می شوند که دو سیم آن برای برق 24 ولت و دو سیم دیگر برای انتقال فرمان از چشمی به مدار استفاده می شود. سیم برق را به کانکتور برق مدار وصل کنید، یک سیم کنترل را به کانکتور کام و دیگری را به کانکتور سنسور وصل کنید.
تنظیم پارامترهای سرعت موتور در نصب درب شیشه ای اتوماتیک
اکنون زمان تنظیم پارامترهای سرعت موتور درب اتوماتیک شیشه ای است.معمولاً توسط پتانسیومتر نصب شده روی مدار درب اتوماتیک یا جعبه کنترل تنظیم می شود.مدار می تواند سرعت و زمان باز شدن و بسته شدن را انتخاب کند.درب را باز نگه دارید. ، پتانسیومتر را به سمت راست بچرخانید تا قدرت موتور افزایش یابد، برای کاهش قدرت موتور به سمت چپ بچرخانید.
قطعات درب اتوماتیک شیشه ای
نقاط آسیب پذیر درب اتوماتیک شیشه ای از نظر اسمارت کو عبارتند از:
راهنمای درب شیشه ای: راهنمای درب شیشه ای از دورالومین ساخته شده است که یکی از مهمترین و اساسی ترین لوازم جانبی درب شیشه ای اتوماتیک می باشد. نرده ها معمولاً به رنگ آنودایز (نقره ای) ارائه می شوند اما با توجه به سلیقه مشتری می توان با تغییر رنگ کوره و انواع رنگ ها مانند طلایی با نما و محیط هماهنگ کرد.
سنسور مغناطیسی درب اتوماتیک: سنسورهای درب اتوماتیک شیشه ای دو نوع مختلف با کاربردهای متفاوت وجود دارد: نوع اول (سنسور عقاب) عملکرد دایره ای دارد. نوع دوم (سنسور چشمی پرده ای) گران است و عملکرد متفاوتی دارد. به صورت خطی عمل می کند تا از باز شدن غیر ضروری درب های اتوماتیک و حداقل اتلاف انرژی جلوگیری کند.
موتور درب اتوماتیک: موتور درب اتوماتیک را می توان به نوع لنگر و نوع ساده تقسیم کرد.
جعبه کنترل: تمامی دستورات توسط ریموت کنترل و سنسور چشمی دریافت و به موتور منتقل می شود. جعبه کنترل دارای یک صفحه کلید یا ولوم دستی یا عددی با تنظیماتی مانند سرعت باز کردن، سرعت حرکت، سرعت بسته شدن و زمان باز شدن است. دریافت و در حافظه شما ذخیره می شود.
آویز یا غلتک: غلتک وظیفه تثبیت لت های شیشه ای متحرک و حرکت لت ها را با توجه به حرکت موتور بر عهده دارد.
هرزگرد: نقطه مقابل موتور و دیگر طرف ریل بسته می شود. رفت و برگشت بین موتور و آویز توسط یک تسمه کامل می شود.
کاور: همه قسمت ها با روکشی همرنگ پوشانده شده اند.دلایل متعددی برای این امر وجود دارد. حفظ ظاهر و زیبایی ظاهری درب اتوماتیک شیشه ای دومین عامل محافظت از اجزای درب اتوماتیک در برابر ضربه است.
مدار فرمان عملکرد موتور و قفل های الکتریکی را بر اساس اطلاعات دریافتی از رادار و سایر حسگرهای حرکتی کنترل می کند. اگر سنسور وجود یک شخص یا شی را تشخیص دهد، مدار فرمان به سمت موتور فرمان حرکت می کند و نیروی موتور از طریق تسمه انتقال به آویز منتقل می شود.
آویز مسئول نگهداری از قفل متحرک روی ریل راهنمای نصب شده در شاسی می لغزد، بنابراین درب اتوماتیک شیشه ای باز می شود. تمامی تجهیزات فوق در داخل شاسی درب اتوماتیک قرار می گیرد و روکش آلومینیومی به نام درب روی آن قرار می گیرد.
نتیجه
فرایند نصب درب های اتوماتیک یکی از تخصصی ترین فنون امروزی به حساب می آید که باید برای راه اندازی این درب ها از اطلاعات کافی برخوردار باشیم اسمارت کو بهترین گزینه برای شما است تا با نحوه نصب و راه اندازی و اجزای درب های اتوماتیک و کاربرد آن ها آشنا شوید.
