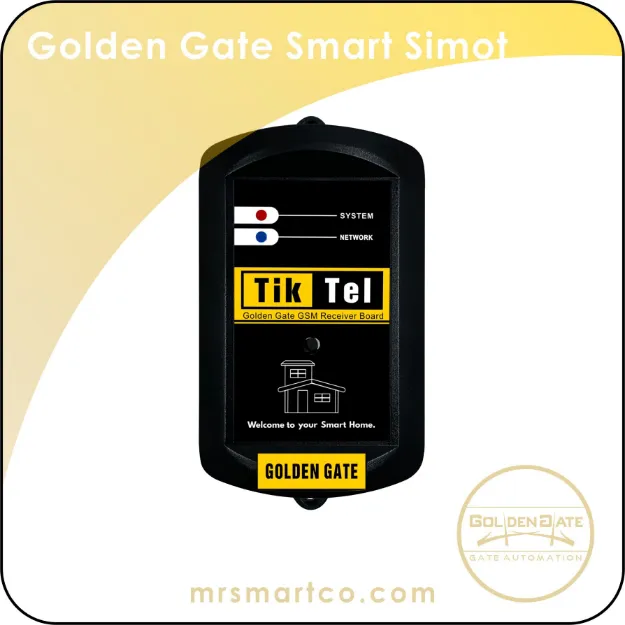

سیموت دو رله TIK TEL گلدن گیت که با نام های رسیور سیم کارتی و رله فرمان سیم کارتی هم شناخته می شود ، یک درب بازکن دو زبانه ( فارسی / انگلیسی ) و قابل کنترل از طریق سیم کارت و ریموت است . از دستگاه Smart Simote TIK TEL می توان برای باز و بسته کردن انواع درب های اتوماتیک مانند درب های اتوماتیک بازویی ، ریلی ، کرکره برقی و ... به واسطه برقراری تماس با سیم کارت داخل دستگاه و یا ارسال پیامک به آن و یا ارسال فرمان از طریق اپلیکیشن قابل نصب بر روی گوشی موبایل ( اندروید ) استفاده نمود که پس از انجام عملیات مورد نظر ، گزارش آن توسط پیامک به کاربر ارسال می گردد .
راه اندازی دستگاه
پس از سیم بندی مناسب و قرار دادن سیم کارت داخل دستگاه ، تغذیه مدار را وصل نمایید ( در زمان روشن بودن دستگاه از قرار دادن سیم کارت جدا خود داری نمایید ) . پس از مدت کوتاهی دستگاه راه اندازی شده و بعد از شناسایی شبکه ، NET LED هر 3 ثانیه 1 چشمک و SYS LED هر ثانیه یک چشمک می زند . برای آشنایی بیشتر با LED های NET و SYS به جدول عیب یابی و وضعیت LED های نشانگر مراجعه نمایید .
عیب یابی
روی دستگاه دو عدد LED به نام های SYS وNET موجود می باشد که با توجه به نوع چشمک زدن این LED ها مطابق جدول زیر، می توان وضعیت دستگاه را تشخیص داد .
جدول عیب یابی و وضعیت LED های نشانگر :
|
|
NET LED
|
|
ماژول مخابراتی دستگاه خاموش است .
|
خاموش
|
|
ماژول مخابراتی در حال اتصال به شبکه اپراتور مربوطه است .
|
هر0.6 ثانیه 1 چشمک
|
|
ماژول مخابراتی به درستی به شبکه متصل شده و آماده کار است .
|
هر3 ثانیه 1 چشمک
|
|
|
SYS LED
|
|
دستگاه در حال راه اندازی اولیه یا راه اندازی مجدد است .
|
دایم روشن
|
|
دستگاه درحال عملکرد عادی است .
|
هر1 ثانیه 1 چشمک
|
|
دستگاه در مد لرن است .
|
هر0.6 ثانیه 2 چشمک
|
|
دستگاه در مد ERASE است .
|
هر0.6 ثانیه 5 چشمک
|
|
خطای سیم کارت ( نبود سیم کارت یا عدم قرار گیری مناسب در سوکت )
|
هر3 ثانیه 2 چشمک
|
|
خطای PlNCODE ( پین کد سیم کارت غیر فعال نیست )
|
هر3 ثانیه 3 چشمک
|
|
خطای شبکه ( دستگاه قادر به پیدا کردن شبکه موبایل نیست )
|
هر3 ثانیه 4 چشمک
|
ثبت اولین شماره تماس در دستگاه ( به عنوان مدیر سیستم )
با فشردن کلید لرن به مدت 2 ثانیه SYS LED شروع به چشمک زدن کرده (2 چشمک در هر 0.6 ثانیه ) ودستگاه آماده پذیرش تماس است اولین شماره ای که با سیم کارت دستگاه تماس بگیرد به عنوان مدیر سیستم شناخته می شود پس از برقرار شدن تماس ، دستگاه تماس را رد نموده ( Reject ) و پیامکی حاوی رمز دستگاه را به شماره مدیر ارسال می کند ، پس از آن می توان با کمک اپلیکیشن دستگاه یا فرمان های جدول فرمان ها و دستورات از دستگاه استفاده کرد .
توجه : چنانچه شماره مدیر در حافظه دستگاه ذخیره شده باشد و شخص جدیدی اقدام به ذخیره شماره خود به عنوان مدیر کند ، دستگاه با ارسال SMS به مدیر سابق ، تغییر مدیر و شماره تماس وی را گزارش خواهد کرد .
نحوه کد دهی ریموت
با فشردن کلید لرن به مدت 2 ثانیه ، SYS LED شروع به چشمک زدن کرده ( 2 چشمک در هر 0.6 ثانیه ) و دستگاه منتظر فشرده شدن دکمه ریموت کنترل و دریافت کد آن است .
درزمان کد دهی ریموت ، اگر ریموت با دکمه A کددهی می شود ، رله 1 با دکمه A و رله 2 با دکمه B کنترل خواهد شد و اگر کد دهی با دکمه C انجام پذیرد ، دکمه C برای کنترل رله 1 و دکمه D برای کنترل رله 2 خواهد بود .
چنانچه رله ها در حالت ON/OFF باشند ، با اولین مرتبه فشردن دکمه ریموت ، رله مربوط به فعال شده و فشردن مجدد همان دکمه ، غیر فعال خواهد شد .
توضیح عملکرد رله ها
بر روی این دستگاه دورله با قابلیت جریان دهی تا A 1 تعبیه شده است هر دو رله از طریق ارسال پیامک ، ریموت کنترل و اپلیکیشن ، قابل کنترل هستند . اما رله 1 را می توان علاوه بر موارد فوق ، از طریق تماس با سیم کارت دستگاه نیز فعال نمود .
زمان عملکرد رله ها برحسب نیاز قابل تنظیم هستند . اگر زمان رله ها 0 باشد ، رله به صورت ON/OFF عمل خواهند کرد . در این وضعیت جهت خاموش و روشن کردن رله می توان از ریموت یا ارسال پیامک حاوی دستور ON و یا OFF استفاده کرد .
چنانچه برای رله ، زمانی بین 1 تا 999 ثانیه تنظیم شود پس از ارسال فرمان روشن کردن رله و سپری شدن زمان تنظیم شده ، رله به صورت اتوماتیک خاموش خواهد شد . در صورت تمایل به خاموش کردن رله پیش از اتمام زمان تنظیم شده دکمه خاموش رله را در اپلیکیشن انتخاب نمایید .
توجه داشته باشید در صورتی که هر کدام از رله ها فعال باشد با فشردن دکمه ریموت یا ارسال پیامک روشن کردن رله ، زمان رله تمدید خواهد شد . به عنوان مثال اگر زمان رله 100 ثانیه باشد و ثانیه 90 از این زمان سپری شده باشد با فشردن دکمه ریموت مربوط به آن رله یا ارسال پیامک روشن کردن رله ، این زمان تمدید شده و رله تا 100 ثانیه پس از دریافت فرمان روشن می ماند و دستگاه پیامکی با متن "رله تحریک می باشد زمان تمدید شد" ارسال می کند .
اگر برای رله زمان تنظیم نکرده باشیم ( زمان 0 ) و رله را ON کرده باشیم . در این حالت با ارسال پیامک روشن کردن رله دستگاه پیامکی با متن رله فعال می باشد ارسال می کند . این دستگاه قابلیتی را در اختیار ما قرار می دهد که بتوانیم رله ها را نام گذاری کنیم به عنوان مثال اگر نام رله 1 را درب شماره 1 بگذاریم از این پس در گزارش هایی که دستگاه با پیامک ارسال می کند به جای رله 1 عنوان درب شماره 1 را به کار می برد .
جهت عملکرد بهتر درب بازکن اسمارت سیموت گلدن گیت به نکات زیر توجه داشته باشید :
1- پیامک تبلیغاتی را با توجه به اپراتور سیم کارت مورد استفاده غیر فعال نمایید .
2- در صورت ذخیره بودن شماره تلفن یا پیامک بر روی حافظه سیم کارت تمامی آن ها را حذف نمایید .
3- چنانچه از سیم کارت اعتباری ایرانسل استفاده می کنید ، با ارسال یک پیامک خالی به 3941 ، سرویس اطلاع از هزینه تماس و اعلام باقیمانده شارژ را غیر فعال کنید .
بازگرداندن به تنظیمات کارخانه ( Reset Factory )
برای باز گرداندن دستگاه به تنظیمات پیش فرض شرکت سازنده ، ابتدا برق ورودی دستگاه قطع نموده سپس دکمه لرن را فشرده و نگه دارید برق ورودی را مجدد وصل نمایید SYS LED چشمک زن شده و پس از گذشت 10 ثانیه ، دایم روشن می شود . حال دکمه لرن را رها کنید . دراین حالت دستگاه RESET FACTORY شده و تمام حافظه های دستگاه پاک می شوند . رمز دستگاه به 1234 تایم رله ها به 0 ساعت دستگاه به 08:00 و تاریخ آن به 01/01/99 تغییر خواهند یافت .
نکته : توجه داشته باشید که با 0 شدن زمان رله ها عملکرد به صورت ON/OFF خواهد بود .
فرمان ها
درتمام مراحل دستورات ، منظور از 1234 کلمه عبور 4 رقمی دستگاه است . لطفا پس از تغییر رمز عبور ، رمز جدید را جایگزین 1234 نمایید.توجه داشته باشید تمامی دستورات از چپ به راست هستند و دستگاه به حروف بزرگ و کوچک و یا اعداد فارسی و انگلیسی حساس نیست .
|
دستورات
|
عملکرد و یا نحوه استفاده
|
|
CHECK
|
رمز ورود تعداد حافظه خالی برای شماره ها و ریموت کنترل ها ، وضیعت و زمان رله ها و ساعت و تاریخ گزارش ارسالی را فقط به شماره مدیرارسال می کند .
|
|
1234CL
|
زبان دستگاه تغییر کرده و زبان جدید با پیامک به مدیر اعلام می شود .
|
|
1234CD
|
تغییر تقویم شمسی یا میلادی با هر بار ارسال SMS ، تقویم تغییر کرده و گزارش آن ارسال می شود .
|
|
1234TSYYYYMMDDHHMM
|
تنظیم ساعت و تاریخ ( مثال: تنظیم تاریخ 27/12/1401 ساعت 13:08 ، 1234TS140112271308 )
|
|
1234CF فرمول کنترل شارژ
|
متن بعد از CF به عنوان فرمول کنترل شارژ ذخیره می شود . (مثال: 1234CF*140*11#)
|
|
1234CF
|
فرمول کنترل شارژ موجود در حافظه پاک می شود .
|
|
1234CC
|
میزان اعتبار سیم کارت را با توجه به فرمول شارژ ذخیره شده ، از اپراتور استعلام و نتیجه را پیامک می کند .
|
|
1234ACرمزشارژ+ فرمول
|
برای افزایش میزان اعتبار ، فرمول و رمز شارژ را کامل وارد نمایید . مثال: #1234AC*141*1234567890123456#) )
|
|
1234ADشماره مورد نظر
|
شماره وارد شده را به حافظه اضافه می کند .(مثال : 1234AD09121234567)
|
|
1234DNشماره مورد نظر
|
شماره تلفن وارد شده را از حافظه حذف می کند و نتیجه را با پیامک به مدیر ارسال می کند . ( مثال: 1234DN09121234567)
|
|
1234DAN
|
تمام شماره های موجود در حافظه ( غیراز مدیر ) را حذف می کند .
|
|
1234DRNNN
|
حذف ریموت مورد نظر، N ،عددی بین 1 تا500 است .مثال: حذف ریموت شماره12 > 1234DR12
|
|
1234DAR
|
تمام ریموت های کد شده را از حافظه دستگاه حذف می کند .
|
|
1234SL
|
لیست شماره های موجود در حافظه به مدیر پیامک می شود ( هرپیامک حاوی 10 شماره تلفن است )
|
|
1234CP رمز4رقمی
|
تغییر رمز ورود ( مثال 1234CP5678 این دستور ، رمز پیش فرض 1234 ، را به 5678 تغییر می دهد )
|
|
1234R1ON
|
رله 1 دستگاه روشن می شود .
|
|
1234R1OFF
|
رله 1 دستگاه خاموش می شود .
|
|
1234R2ON
|
رله 2 دستگاه روشن می شود .
|
|
1234R2OFF
|
رله 2 دستگاه خاموش می شود .
|
|
1234R1T
|
زمان روشن بودن رله 1 ، 0-999 ثانیه ( مثال: تغییر زمان به 90 ثانیه < 1234RIT90 )
|
|
1234R2T
|
زمان روشن بودن رله 2 ، 0-999 ثانیه ( مثال: تغییر زمان به 25 ثانیه > 1234R2T25 )
|
|
1234RPRON
|
فعال کردن Log ریموت جهت ارسال گزارش به مدیر در زمان استفاده از ریموت برای کنترل درب باز کن اسمارت سیموت
|
|
1234RPROFF
|
غیر فعال کردن Log ریموت
|
|
1234RPCON
|
فعال کردن Log رله 1 جهت ارسال گزارش شماره تماس گیرنده برای فعال کردن رله 1 به مدیر
|
|
1234RPCOFF
|
غیر فعال کردن Log رله 1 جهت ارسال گزارش شماره تماس گیرنده برای فعال کردن رله 1 به مدیر
|
|
1234RPSON
|
فعال کردن Log رله ها جهت ارسال گزارش تغییر وضعیت رله ها به مدیر ، در زمان استفاده کاربر از پیامک برای کنترل رله ها
|
|
1234RPSOFF
|
غیر فعال کردن Log رله ها جهت ارسال گزارش تغییر وضعیت رله ها به مدیر در زمان استفاده کاربر از پیامک برای کنترل رله ها
|
|
1234R1N نام
|
نام گذاری رله 1
|
|
1234R2N نام
|
نام گذاری رله 2
|
|
1234RPUON
|
فعال کردن Log رله ، جهت گزارش تغییر وضعیت عملکرد ( خاموش یا روشن شدن ) رله ها به کاربر
|
|
1234RPUOFF
|
غیر فعال کردنLog رله ها ، جهت ارسشال گزارش تغییر عملکرد ( خاموش یا روشن شدن ) رله ها به کابر
|
|
1234R1N
|
حذف نام اختصاص داده شده به رله 1
|
|
1234R2N
|
حذف نام اختصاص داده شده به رله 2
|
|
1234SV
|
نسخه سخت افزار و نرم افزار دستگاه به مدیر پیامک می شود.
|
