در حال حاضر به دلیل برخورداری از مزایای زیاد درب اتوماتیک توانسته جایگزین دربهای قدیمی شود از این حیث امروزه از این گونه درب به خاطر زیبایی و کارایی آن در ساختمان های پرتردد همچون ساختمان های اداری، تجاری و… استفاده می کنند.
امنیت و راحتی از جمله مواردی می باشد که حس نیاز را در انسان پدید می آورد و اگر انسان نیازی را احساس کند بی شک دیر یا زود آن را رفع خواهد کرد. گسترش انواع محصولات درب های اتوماتیک در ایران با سیستم های الکترومکانیک انجام شد . طراحی این نوع سیستم ها طوری است که نه با فشار باد کار می کند (پنوماتیک) و نه با فشار روغن (هیدرولیکی) ! موتور کوچکی که در داخل جک کار شده نیروی خود را به یک گیربکس انتقال می دهد تا با افزایش قدرت ماردون جک را به گردش در آورد و در نهایت شفت جک با سرعت استاندارد به عقب و جلو حرکت کند.
درب های ورودی یک نوع زیر ساخت امنیتی محسوب می شود که ممکن است، اکثر مردم به ساختار و جنس درب ها توجه چندانی نکنند. امروزه برای امنیت و استفاده راحت تر درب های اتوماتیک طراحی شده است. سیستم درب اتوماتیک به طور گسترده در فروشگاه ها، بانک ها، بیمارستان ها و مجتمع های تجاری استفاده می شود. درب های اتوماتیک جایگزینی مناسب برای تجهیزات سنتی و قدیمی است. از آن گذشته در سال های اخیر دانش در راستای توسعه ی زیر ساخت های حفاظتی و امنیتی تلاش های بسیاری کرده است و همچنین در این زمینه به پیشرفت هایی نیز رسیده است. در ادامه به کاربرد ها و قطعات درب اتوماتیک در سایت اسمارت کو می پردازیم.
سیستم درب اتوماتیک چگونه است؟
همان طور که می دانید، نگهداری از جان و مال مردم در جوامع امروزی بسیار مهم واقع شده است. درب های اتوماتیک نگرانی باز کردن درب های سنگین را برای شما حل کرده است. چرا که هدف درب های اتوماتیک عبور اجسام و برقراری امنیت است. درب ها به عنوان نوعی حفاظ عمل می کند که در هر ورودی و خروجی قابل ملاحظه می باشد. درب های اتوماتیک به وسیله ی حسگر ها و کنترل از راه دور باز و بسته می شود. به طوری که سیستم درب اتوماتیک با استفاده از روغن، فشار سیالات و حسگر ها کار می کند.
در دنیای امروزی اکثر کشور ها به دنبال سرعت و سهولت کار هستند؛ بنابراین ابزار های متنوعی از جمله سیستم درب اتوماتیک را به این منظور طراحی کرده اند. چنانچه درب های اتوماتیک جایگزین درب های الکترونیکی و برقی شده است.
درسال های اخیر نصب درب اتوماتیک به دلیل راحتی کار به عنوان الزامات ساختمان ها به اجرا در امده است. در واقع می توان گفت درب های اتوماتیک با کاربرد منحصر به فردش جایگاه خوبی در صنعت ساختمان سازی پیدا کرده است. در نتیجه نکته قابل توجه در درب های اتوماتیک این گونه است که این سیستم یکی از پر مصرف ترین درب ها در اماکن عمومی محسوب می شود.
انواع سیستم های درب اتوماتیک
سیستم درب اتوماتیک مانند ابزار های ساختمانی دیگر دارای انواع گوناگونی است که هر یک از این درب ها دارای ویژگی های ظاهری و کاربرد متفاوتی می باشند. طراحی های متفاوت درب اتوماتیک شامل درب های اتوماتیک شیشه ای، درب های اتوماتیک پارکینگی، درب اتوماتیک پنوماتیکی، درب اتوماتیک هیدرولیکی، درب اتوماتیک با شکل ظاهری کرکره برقی و درب اتوماتیک فلزی می شود. درب های اتوماتیک شیشه ای به نسبت پر کاربرد ترین درب های اتوماتیک محسوب می شوند.

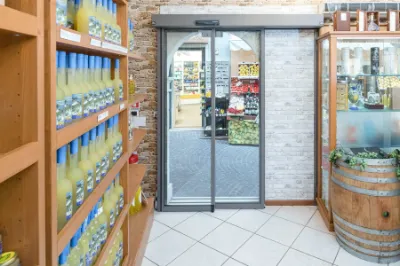

به طوری که این نوع درب ها را می توان در فروشگاه ها، بانک ها، مجتمع ها، بیمارستان ها و رستوران ها دید. درب های شیشه ای ساختاری شیشه ای دارند که دارای حسگر های قوی می باشد. این حسگر ها با چشمی های خود افراد را شناسایی کرده و درب را به صورت اتومات باز و بسته می کنند. درب های پارکینگی طراحی متفاوتی دارد، چراکه مجهز به سیستم های کنترل تردد هستند؛ بنابراین درب اتوماتیک پارکینیگی امنیت را به ساختمان ها می دهد که اکثرا در ساختمان های شخصی، اپارتمان ها و مجتمع ها استفاده می شود.
درب اتوماتیک کرکره ای معمولا به عنوان درب مغازه ها به کار می رود؛ زیرا ظاهری کاملا بسته دارد که از هرگونه سرقتی جلوگیری می کند. درب اتوماتیک هیدرولیکی با فشار روغن و کار می کند.
این نوع درب با حداقل استهلاک برخوردار است. درب پنو ماتیکی به وسیله فشار گاز کار می کند، ولی هزینه تعمیر ان بسیار سنگین است. درب های اتوماتیک فلزی را بیشتر در آسانسور ها می توان دید. درواقع این نوع درب ضد ضربه است، چرا که در برابر سقوط آسانسور تا حدودی از اتاقک اسانسور مراقبت می کند.
به طور کلی تقسیم بندی آن ها را از لحاظ عملکرد به سه دسته می باشد:
- جک درب برقی الکترومکانیکی که توسط چرخ دنده و گیربکس عمل می نمایدد. در این نوع درب با بهره مندی از یک موتور برق کوچک می توان قابلیت باز و بسته کردن درب را فراهم نمود.
- درب اتوماتیک پنوماتیکی که توسط فشار گاز یا باد عمل می نماید. نیاز به سرویس ماهانه و سروصدای زیاد کمپرسور باد موجب منسوخ شدن این نوع درب شود.
- درب اتوماتیک هیدرولیکی که توسط فشار روغن و مایعات عمل می نماید. از مزیت های این نوع درب می توان به نیروی بسیار بالا و حرکت یکنواخت آن برای باز و بسته کردن درب‌ه ای سنگین اشاره نمود. همچنین درب هیدرولیکی از حداقل میزان استهلاک برخوردار می باشد و جهت مکان های پرتردد انتخاب بسیار مناسبی می باشد.
عملکرد باز شدن و استفاده از سیستم درب اتوماتیک
هدف از طراحی اینکه چرا باید از درب اتوماتیک استفاده کرد استفاده از میکروکنترلر 8051 است که در آن با تشخیص حرکت افراد به طور خودکار باز و بسته می شود. قبل از شروع به کار پروژه، باید اجازه دهید نیازهای اساسی پروژه بررسی گردد.
هنگامی که شخصی از طریق درب به در نزدیک می شود، سیستم باید شخص را شناسایی کرده و در را به طور خودکار باز کند.درب باید تا زمانی که درب ورودی روشن نباشد یعنی تا زمانی که سیستم شخص را تشخیص دهد باز بماند.در ادامه سیستم باید در را به طور خودکار ببندد و منتظر شخص بعدی بماند.
با توجه به الزامات فوق، کار پروژه در اینجا به درستی انجام شده است. هنگامی که مدار را روشن می کنید، میکروکنترلر سنسور PIR زمان 20 ثانیه ای را طی می کند تا سنسور بتواند محیط را کالیبره کند.
در این مدت، LCD پیام را به صورت Loading نمایش می دهد. پس از انجام تنظیمات، سنسور PIR اکنون آماده تشخیص حرکت انسان در محدوده خود است. در این زمان، میکروکنترلر پیام را به صورت Scanning روی صفحه LCD نمایش می دهد. اگر حرکت انسانی در مقابل سنسور PIR وجود داشته باشد، حرکت را تشخیص داده و با ایجاد داده از پین Logic HIGH، میکروکنترلر را نشان می دهد. اکنون، میکروکنترلر با راه اندازی اولیه درایور موتور در را باز می کند.
یک پیام خوش آمد گویی روی LCD نمایش داده می شود. تا زمانی که اطلاعات خارج شده از سنسور PIR زیاد باشد، در باز می ماند. هنگامی که هیچ حرکتی توسط انسان وجود نداشته باشد، داده های خارج از سنسور PIR کاهش می یابند. هنگامی که داده ها پایین هستند، پس از کمی تأخیر، درب به طور خودکار بسته می شود و به موقعیت اولیه باز می گردد، اینجاست که افراد به درستی به پاسخ سوال خود که چرا باید از درب اتوماتیک استفاده کرد پی می برند.
روش هایی از بازگشایی درب اتوماتیک در زمان قطع برق:
استفاده از برق اضطراری UPS
گاهی در زمان قطع شدن جریان برق شهری درب اتومات در حالت نیمه باز ثابت می ماند در این حالت سیستم برق اضطراری این حالت را تشخیص می دهد و وارد عمل می شود و درب را به طور کامل می بندد. سیستم های ups طوری طراحی شده اند که بعد از قطع شدن برق به طور اتومات شروع به کار می کنند و با تامین نیروی لازم جهت کارکرد موتور باعث چرخش سایر قطعات و در نهایت باز و بسته شدن درب برقی می شود.
مقاله مرتبط:
درب اتوماتیک و عوامل موثر در جلوگیری از انتشار کرونا ویروس
چرا باید از درب اتوماتیک استفاده کرد؟
قسمت های تشکیل دهنده درب اتوماتیک
سیستم درب اتوماتیک از قطعات مختلفی تشکیل شده است که هر کدام از این اجزا به کار کردن درب ها کمک می کنند. قسمت های تشکیل دهنده درب اتوماتیک می توان به چشمی، مولد، فلاشرها و یا چراغ ها، قفل الکترونیکی، قفل مکانیکی، ریموت و یا حسگر ها، میکرو سوییچ ها اشاره کرد. در واقع مولد و یا موتور به حرکت درب ها کمک می کند. چشمی ها و حسگر ها یکی از مهم ترین اجزای سیستم درب اتوماتیک هستند که به کنترل تردد ها یعنی باز و بسته کردن درب ها می پردازند.
ریموت ها اکثرا در درب اتوماتیک پارکینگ ها استفاده می شود؛ چرا که به امنیت بیشتر اماکن کمک می کند. میکرو سوییچ ها کار به حرکت در امدن و اتصالات را انجام می دهد. همچنین قفل ها مسئولیت بسته نگه داشتن درب های اتوماتیک را برعهده دارند. چراغ ها عمل اطلاع رسانی به افراد را دارند، چرا که در هنگام باز و بسته شدن درب چراغ ها چشمک می زنند.
تابلوی فرمان یا مرکز کنترل
يکی از اصلي ترین بخش های درب اتوماتیک مرکز کنترل درب اتوماتيک می باشد، مرکز کنترل جعبه ای است که در آن تابلوی فرمان قرار دارد که کار کنترل باز و بسته کردن درب را بر عهده دارد. این کار را از طريق سيستم هاي کنترل فرمان راديويي و شاسي های متصل به آن و از طريق يک ميکروپروسسور يا ريز پردازنده کنترل مي کند.
مولد درب اتوماتيک
این قسمت شامل موتور درب اتوماتيک، جک و بازوها، که وظيفه توليد نيروي حرکتي مي باشد.
نحوه عملکرد درب های اتوماتیک با توجه به جایگاه کاربردی آن ها
درب اتوماتیک پارکینگ دولنگه بر حسب تغییر طول بازو عمل می نماید.
درب ریلی بر حسب نیروی کششی و تغییر موقعیت مکان درب عمل می کند.
درب اتوماتیک زیر سطحی بر اساس نیروی چرخشی وارد بر محور درب کار می کند.
کرکره اتوماتیک یا رولاپ بر حسب نیروی چرخشی وارد از بالا کار می نماید.
درب اتوماتیک سکشنال بر اساس نیروی چرخشی و کششی وارد بر درب کار می کند.
راه اندازی سیستم درب اتوماتیک
امروزه سیستم درب اتوماتیک به طور گسترده رو به رشد است؛ بنابراین راه اندازی این سیستم ها به یک متخصص نیاز دارد. در واقع امروزه شرکت های بسیاری به منظور نصب و راه اندازی درب های اتوماتیک به وجود امده اند که درامد خوبی از این راه به دست می اورند. قبل از نصب درب باید درنظر داشته باشید که مکان، اندازه های درب و عملکرد درب باید متناسب با استاندارد ها باشد.
در هنگام نصب درب حتما باید به اندازه ها و بالانس کردن درب توجه شود. اگرچه راه اندازی سیستم درب اتوماتیک به دلیل هوشمند بودن راحت تر از درب های قدیمی است. مراحل نصب این درب ها با انجام سیم کشی ها، تنظیم میکرو سوییچ ها، تنظیم برد به منظور بهبود عملکرد دستگاه و نصب قطعات در کنار هم انجام می شود. در مرحله حرکت درب چشمی ها، موتور، جعبه دنده گیر بکس، چراغ ها و قفل ها به کار می رود. در حقیقت برای راه اندازی سیستم درب اتوماتیک به یک متخصص در سیم کشی ها و برق کار نیاز است.
ویژگی های درب اتوماتیک
با پیشرفت تکنولوژی زندگی برای ما انسان ها راحت تر شده است، چرا که همه ی ما از تجهیزات امروزی به بهترین شکل ممکن بهره مند می شویم. در حال حاضر درب اتوماتیک خوب و استاندارد قابل بحث است؛ بنابراین برای شناسایی بهتر سیستم درب اتوماتیک به مطالعه ویژگی این محصولات باید بپردازیم.
از مهم ترین ویژگی های این تجهیزات می توان به زیبایی اماکن اشاره کرد. در واقع با نصب درب اتوماتیک فضاهای عمومی به پرستیژ و محیط زیبایی می رسد. در واقع به ساختمان ها محیطی لوکس و پوششی از رنگ ها و استایل خاص می بخشد. همچنین این سیستم تبادل سرما و گرما را کنترل می کند که به صرفه جویی انرژی و بهینه سازی فضا کمک می کند.
راحتی در کسب و کار را به صاحبان کار هدیه می دهد. از سوی دیگر افراد با استفاده از این سیستم می توانند از فضای اطراف خود بهترین استفاده را کنند. اگرچه در ابتدای کار ممکن است، راه اندازی درب اتوماتیک هزینه سنگینی داشته باشد ولی با ارائه خدمات این هزینه ها قابل جبران هستند.
کاربرد های انواع درب اتوماتیک
سیستم درب اتوماتیک کاربرد گسترده ای در اماکنی مثل بیمارستان ها، بانک ها، رستوران ها، مجموعه ورزشی ها، اداره ها، منازل، فروشگاه ها، مجتمع های تجاری و پاساژ ها دارد. در واقع درب اتوماتیک روزمره در کنار ما هستند، این سیستم را می توان در اسانسور ها، پارکینگ ها و درب ورودی ساختمان دید.
زیبا سازی و رشد پرستیژ اماکن یکی از مهم ترین کاربرد درب اتوماتیک است. در واقع با هر نوع فضایی از لحاظ دکوراسیون سازگار می باشد. نا گفته نماند که عملکرد خوب این سیستم به صرفه جویی انرژی و هزینه ها کمک می کند. همچنین سیستم درب اتوماتیک تاثیر مهمی در کنترل تردد و امنیت مخاطبان دارد. از سوی دیگر این محصول صدا ها را به حداقل می رساند.
عوامل موثر در استفاده از درب اتوماتیک و بررسی انواع آن ها
سیستم باز کردن درب اتوماتیک را می توان در جایی اجرا کرد که درب به طور خودکار بدون هیچ گونه کنترل دستی باز و بسته می شود. از آنجایی که درب تنها زمانی باز می شود که شخص تشخیص داده شود، لذا می تواند انرژی زیادی را ذخیره کند. سیستم درب اتوماتیک با درهای کشویی می تواند برای افراد مسن و معلول مفید باشد.
می تواند با ویژگی های اضافی مانند تشخیص چهره برای ردیابی مسیر در برنامه های امنیتی پیاده سازی شود. نصب درب های اتوماتیک یک راه عالی برای بهبود دسترسی شما به ساختمان است. برای کسب اطلاعات بیشتر در مورد این نوع درب ها و گزینه های سخت افزاری موجود برای آنها و اینکه چرا باید از درب اتوماتیک استفاده کرد بهتر است با کارشناسان مجرب در این حوزه مشورت نمایید.
اپراتورهای درب اتوماتیک تمام قدرت را می توان به عنوان اپراتور با سربرگ و بازوی محرک عرضه کرد. آنها را می توان به عنوان اپراتورهای مخفی نصب کرد. محصولات درب های چرخان برای برنامه های خروجی تک، جفت یا دو نفره طراحی شده اند. هنگامی که به عنوان یک بسته کامل ارائه می شوند، این شامل موارد زیر می شود:
اپراتور، سرصفحه، پنل درب، گیره، قفل، ریل های راهنما و سیستم فعال سازی و ایمنی. هنگامی که از پانل های درب موجود استفاده می شود، یک اپراتور با سربرگ و بازوی محرک همراه با یک سیستم فعال سازی و ایمنی مناسب ارائه می شود. در همه موارد، ممکن است از ریل های راهنما برای محافظت از نوسان پنل درب استفاده شود. اگر درب ها بچرخند، شاید بتوان ریل های راهنما را از بین برد.
درب های اتوماتیک به صورت تک اسلاید، اسلاید دو قسمتی و اسلاید تلسکوپی در دسترس هستند. به عنوان یک قاعده، این درب ها به صورت بسته های کامل تهیه می شوند و می توانند به صورت سطحی نصب شوند یا پنهان شوند (در داخل دستگاه نصب شوند). درب های کشویی معمولاً شامل: اپراتور، سرصفحه، چرخ های حامل، پنل (های) درب کشویی، پانل (های) جانبی، گیربکس، قفل و سیستم فعال سازی و ایمنی است. گزینه های دیگر نیز موجود است که می توان از کارشناسان متخصص در این حوزه کمک گرفت. با توجه به الزامات ذکر شده در بالا می توان به راحتی به این سوال که چرا باید از درب اتوماتیک استفاده کرد، پاسخ داد.
برنامه ها و مزایا اصل سیستم باز شدن درب اتوماتیک
اصل پروژه در عملکرد سنسور PIR در درب اتوماتیک نهفته است. PIR یا حسگر مادون قرمز منفعل، همانطور که از نامش مشخص است، اشعه مادون قرمز را ساطع نمی کند بلکه فقط آنها را تشخیص می دهد. همه انسان ها اشعه مادون قرمز را به شکل گرمای بدن ساطع می کنند. سنسور PIR تفاوت بین دمای اتاق و دمای بدن را در قالب تغییر در تابش مادون قرمز ثبت می کند. این تغییر در الگوی مادون قرمز به ولتاژ تبدیل می شود. ولتاژ حاصل از سنسور Data Out of the PIR Sensor را می توان به میکروکنترلر جهت پردازش بیشتر مانند کنترل موتور و غیره داد.
استاندارد های لازم در راه اندازی و استفاده از درب اتوماتیک
راه اندازی سیستم درب اتوماتیک به استاندارد هایی در جهت افزایش ایمنی نیاز دارد. همان طور که می دانید رعایت استاندارد ها امنیت و ایمنی افراد را تضمین می کند. همچنین برای ایجاد استاندارد ها افراد از متخصصان نصب درب اتوماتیک استفاده می کنند. این محصولات با بالاترین ایمنی منتاژ می شوند؛ بنابراین درب اتوماتیک یکی از پر مصرف ترین تجهیزات ممکن شناخته شده است. در نتیجه می توان گفت این استاندارد ها توسط کارشناسان تایید شده است.
امنیت «دربهای اتوماتیک » به چه صورت است؟
درب های اتوماتیک شیشه‌ای امروزه در مراکز تجاری و فروشگاهی بسیار دیده می شوند .در جهت سهولت در استفاده مشتریان امروزه بیشتر از درب های اتوماتیک شیشه‌ای و نیمه اتوماتیک که با فشار دست یا زدن دکمه باز میگردد، بهره برداری می شود.
درب های اتوماتیک ضمن سهولت در استفاده با توجه به پکیج مورد استفاده در سیستم، قابلیت اتصال به سیستم اعلام حریق را دارند همچنین می توانید با توجه به در خواست خود وضعیت در را تغییر دهید، می توانید درب را قفل، یا کاملا باز یا اتوماتیک یا تنها برای ورود افراد یا تنها برای خروج آن ها تنظیم نمایید .
ضمن اینکه این قابلیت نیز ممکن می باشد که در صورت قطع برق درب را به صورت دستی باز نمایید یا حتی در مواقع ضرورت از ریموت کنترل برای باز و بسته کردن درب بهره مند شوید. این سطح از امنیت و سهولت در استفاده مطمئناً توسط دربهای سنتی امکان پذیر نبود.
باز و بسته کردن درب اتوماتیک بدون برق
برای پیشگیری از مواجه با ایراداتی در تردد افراد، باید از سیستم های باکیفیت و ایمنی برای درب اتوماتیک بهره مند شد که در زمان قطع جریان برق با مشکل رو به رو نشوید .برای باز و بسته کردن درب اتوماتیک در زمان قطع برق، درب ها از گیربکس موتور خارج شده و به راحتی درب ها باز و بسته می گردند.
درب اتوماتیک نیم گرد
درب اتوماتیک نیم گرد اغلب در اماکنی همچون هتل ها، فروشگاه ها، بانک ها مراکز خرید کاربرد دارند. قوس این نوع درب ها به درخواست و سلیقه مشتری و با توجه به محل نصب درب تعیین می گردد. درب های اتوماتیک نیم گرد همچون درب های تلسکوپی و کشوئی از طرح های مختلف و متنوعی با توجه به نیاز و درخواست مشتریان صورت می گیرد.
از نظر قیمتی این نوع درب با توجه به نورد شدن شیشه و فریم و سیستم آن به مراتب گران تر از مدل های کشویی و معمولی آن محاسبه می شوند. این مدل درب ها را می توان زیباترین نوع در تمام مدل های درب های اتوماتیک به شمار آورد که زیبایی خاصی به ساختمان می خش.
از دیگر ویژگی های این مدل درب ها می توان به این موارد اشاره کرد :
مناسب بودن برای استفاده در فضاهای کم عرض
زیبا و سازگار با نماهای ساختمانی منحنی
قابل نصب و پیاده سازی به صورت دایره کامل،نیم دایره و یا بیضی
قبلیت ارتباط با انواع سیستم های کنترل تردد
دارای سیستم هوشمند ضد برخورد
پر قدرت و کارا برای درب های سنگین
طراحی منحصر به فرد
حرکت روان، سریع و بی صدا
کارایی بالا و سیستم متحرک هوشمند
درب اتوماتیک کشویی تجاری
رودری
معمولا در خرده فروشی ها، خواربار فروشی ها، بیمارستان ها و بسیاری مکان های دیگر می توان مشاهده کرد. این درب ها در انواع سایز و تعداد رودری ارائه می شوند. درب اتوماتیک کشویی دو قسمتی رایج ترینِ این نوع است که از چهار رودری تشکیل شده است. دو بخش بیرونی این رودری ها ثابت یوده و باز نمی شود و دو بخش داخلی آن باز می شود.
در مواقع اضطراری، هر چهار رودری می توانند به سرعت برای فرار باز و بسته شوند. معمولاً اکثر درب های کشویی با شیشه های 4/1 اینچی لعاب بندی می شوند. مزایای نصب درب اتوماتیک زیاد است اما در محیط های سردتر، درب های کشویی می توانند دارای شیشه های 8/5 اینچی یا شیشۀ عایق باشند. خود رودری ها از آلومینیوم ساخته شده اند و معمولاً در دو رنگ مختلف ارائه می شوند:آندیزه شدۀ شفاف (نقره ای) و برنز تیره (قهوه ای تیره/مشکی).
مزایا درب اتوماتیک
سهولت و راحتی در استفاده از مهمترین مزایای درب اتوماتیک می باشد. به این معنا که افراد بدون دخالت دست از میان آن عبور می کنند و دیگر نگران باز کردن دربهای سنگین با فشار دست نخواهند بود. ارباب رجوع با مشاهده درب اتوماتیک در ورودی یک ساختمان احساس رضایت می‌کند و ذهنیت کاملاَ مثبتی نسبت به آن مکان پیدا خواهد کرد. از دیگر مزیت‌های این درب‌ها می‌توان به سهولت در استفاده برای افراد توان‌یاب و معلول اشاره کرد که دسترسی آسان و سریع به محیط داخل را برای آن ها فراهم می کند.
نسبت به انواع دیگر، دربهای برقی فضای کمتری اشغال می کنند به همین دلیل نصب آن ها در مکان‌هایی که با کمبود فضا مواجه هستند بسیار کاربردی خواهد بود .می توان با استفاده از این درب‌ها میزان تردد افراد را کنترل نمود و مانع از بروز ترافیک شد. ضریب ایمنی دربهای برقی بسیار بالا بوده بدین صورت که مأمورین امنیتی می توانند آن ها را از راه دور کنترل کرده و امکان ورود و خروج افراد را محدود نمایند.
درب اتوماتیک برقی، محبوب ترین درب های اتوماتیک در بازار
استفاده از درب اتوماتیک که با تکنولوژی هیدرولیک و پنوماتیک کار می کند به علت وجود معایبی، منسوخ شده است. امروزه نوع درب اتوماتیک برقی که توسط موتورالکتریکی قوی باز و بسته می گردد، رواج بیشتری یافته است. موتور الکتریکی که در این درب به کار می رود، نیروی لازم برای حرکت را به گیربکس منتقل می کند و سپس جک درب را به گردش در می آورد و در نهایت، درب اتوماتیک، باز و بسته می شود. نصب این نوع درب ها بسیار ساده است و توسط متخصصان فنی قابل اجرا می باشد.
طراحی منحصر به فرد درب اتوماتیک و نحوه استفاده از آن
اجزای اصلی پروژه درب اتوماتیک در رابطه با اینکه چرا باید از درب اتوماتیک استفاده کرد عبارتند از میکروکنترلر 8051 ، صفحه نمایش LCD 2 * 16 ، سنسور PIR ، درایور موتور L293D و یک موتور.
ابتدا اتصالات میکروکنترلر را مشاهده می کنید. برای تنظیم مجدد میکروکنترلر به یک کلید تنظیم مجدد نیاز است. سوئیچ تنظیم مجدد به طور کلی با مقاومت 10K و خازن 10uF مرتبط است. اتصالات در نمودار مدار بررسی می شود. یک کریستال 11.0592 مگاهرتز به همراه دو خازن 22pF مدار نوسان ساز خارجی میکروکنترلر را تشکیل می دهد. پین EA باید با استفاده از مقاومت 10K به Vcc متصل شود.
LCD 16 * 2 برای نمایش وضعیت و سایر پیام ها استفاده می شود. اتصالات LCD در نمودار مدار بررسی شده است. POT 10K برای تنظیم کنتراست به پین 3 LCD متصل است. پین های RS ، RW و E LCD باید به پایه های PORT 0 یعنی P0.0 تا P0.2 متصل شوند. اما قبل از آن، پایه های PORT 0 باید با استفاده از مقاومت های 1K به بالا کشیده شوند. پین های داده LCD یعنی D0 تا D7 به PORT 2 میکروکنترلر متصل هستند. سنسور PIR فقط یک پین خروجی داده دارد. باید به P3.0 میکروکنترلر متصل شود. دو پین دیگر پین منبع تغذیه هستند.
جزء بعدی سیستم موتور آن است. دو پایه ورودی یعنی IN1 و IN2 (پایه های 2 و 7) را به P3.6 و P3.7 میکروکنترلر وصل کنید. همچنین Enable 1 (EN1 - Pin1) به Vcc متصل است تا بخش موتور آن فعال شود. یک موتور به OUT1 و OUT2 (پین 3 و 6) درایور موتور متصل است.
سخن اخر
سیستم های درب بازکن اتوماتیک برای رفاه بیشتر و با اهداف حفاظتی و امنیتی در مکان های مختلف بر روی انواع گوناگون درب ها همچون درب گاراژ – درب حیاط – درب ورودی ساختمان و حتی درب اتاق های ساختمان ( برای افراد معلول) نصب و مورد استفاده می شود. پس از نصب این سیستم ها می توان تنها با فشار دادن شستی روی یک ریموت کنترل از فاصله مناسب درب را باز و بسته کرد و یا با نصب سنسورهای خاصی هنگام عبور و مرور در را به طور اتوماتیک باز و بسته کرد.
در نهایت می توان گفت سیستم درب اتوماتیک یکی از پرکاربردترین سیستم ها در صنعت ساختمان سازی است. به طوری که این درب های اتوماتیک به افزایش امنیت و توسعه زیرساخت های حفاظتی می پردازد. ناگفته نماند که اسمارت کو نیز به پیشرفت این سیستم کمک بسیاری کرده است.
