سنسور ایمنی درب های اتوماتیک چیست؟

این روز ها درب یکی از قسمت‌های اصلی ساختمان محسوب می شود که وظیفه اصلی آن تأمین امنیت ساکنین ساختمان است. از زمان های گذشته  تا به امروز در صنعت درب تحولات بسیاری رخ داده و بشر توانسته به خوبی با آنها کنار بیاید. در دنیای این روزهای ما درب اتوماتیک به علت ظاهر زیبا و طول عمر بالا بیشترین مشتری را دارد. از میان انواع گوناگون درب اتوماتیک یا برقی که در بازار قابل مشاهده است.

هنگامی که درب های اتوماتیک به درستی انتخاب، نصب و نگهداری شوند، دسترسی راحت و ایمن را فراهم می کنند که به مشتریان شما می گویند که به آنها اهمیت می دهید. در این جا به منظور آشنایی بیشتر با این نوع درب ها بهتر است به سایت اسمارت کو مراجعه کنید.

درب اتوماتیک چیست و چه کاربردی دارد؟

درب اتوماتیک یکی از مهمترین و پرمصرف ترین درب های موجود در اماکن عمومی و غیر عمومی است.امروزه پیشرفت تکنولوژی باعث شده تا وسایل مورد استفاده افراد، شکلی پیشرفته تر داشته باشند. برای مثال در گذشته از درب های آهنی و چوبی برای حفظ امنیت و یا عبور و مرور افراد استفاده می‌شد، اما در حال حاضر از نوعی متفاوت از این درب ها وارد بازار شده که تردد به خصوص برای مکان ها شلوغ را بسیار راحت و آسان کرده است. نام این درب ها، درب اتوماتیک بوده و همان طور که از نام آن مشخص است به صورت اتوماتیک و بدون دخالت دست باز و بسته می‌شود.

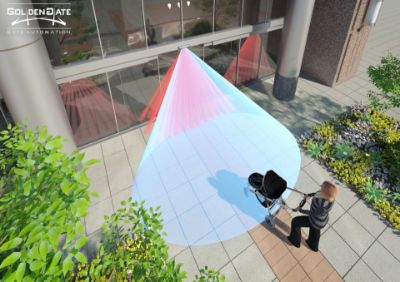

معمولا این درب ها دارای سنسورهای مختلف هستند و با مشاهد افراد و حرکت آنها باز و بسته خواهند شد. در واقع این سنسورها حرکتی هستند و به گونه‌ای عمل خواهند کرد که در صورت حرکت در اطراف نقاط معین سیگنال به درب‌ ها ارسال شده و درب به صورت اتوماتیک باز می‌شود. از درب اتوماتیک در همه مکان ها می‌توان استفاده کرد. برای مثال در مکان هایی مانند بانک ها، آزمایشگاه ها، ادارات، هتل ها، بیمارستان ها که میزان تردد بسیار زیاد است، مورد استفاده قرار می‌گیرد. از طرفی دیگر در حال حاضر به از درب های اتوماتیک به صورت گسترده برای پارکینگ ها استفاده می‌گردد و به این ترتیب رفت و آمد را برای ساکنان ساختمان راحت تر و در وقت آنها صرفه جویی خواهد کرد.

سنسور ایمنی درب های اتوماتیک چیست؟

اگرچه قابلیت نظارت بر سنسور ایمنی درب های اتوماتیک و حسگرها برای چندین سال در دسترس بوده است، اما برای اکثر سیستم های درب اتوماتیک این قابلیت استاندارد نیست. با این حال، اکنون نصب سنسورها بر روی درب های اتوماتیکی الزامی است. بسته به کدها و استانداردها در حوزه قضایی که تأسیسات در آن قرار دارد، لزوماً نیازی به رعایت الزامات نظارت نیست، اما ارتقاء درهای موجود با این سنسورها ممکن است منجر به کاهش حوادث ناشی از نقص یا قطع شدن سنسورها شود.

اکثر درهای مجهز به اپراتورهای برق کم مصرف، مستقیماً تحت تأثیر الزامات نظارتی جدید قرار نمی گیرند، اگرچه برنامه های کاربردی کم مصرف وجود دارد که الزامات جدید در آنها اعمال می شود. به منظور اطمینان از ایمن بودن محصولات برای استفاده در درب ‌های دارای درجه حریق، اپراتورهای اتوماتیک و هرگونه لوازم جانبی، از جمله سنسورها باید در فهرست استاندارد لیست شوند.

در قدم اول کسب آگاهی و تجربه و مشورت با افراد کارشناس بسیار حائز اهمیت است، چرا که نصب و نگهداری این سنسورها روی درب های اتوماتیک فرایندی است که موجب می شود راحتی و امنیت فراوانی را برای افراد فراهم کند. در این حوزه شناخت نوع درب و بررسی عملکرد هر یک از آن ها بسیار ضروری است.

• درب اتوماتیک نیاز به محافظ لبه درب دارد

درب های اتوماتیک برای جلوگیری از افتادن ناخواسته مسافران، نیاز به محافظ لبه درب دارند. سنسور ایمنی درب های اتوماتیک باید در فاصله های موجود در جعبه های کنترل درب نصب شوند. آنها نباید مانع ایجاد کنند و در صورت امکان باید محافظت شوند.

• پیاده سازی

برای بررسی کاربردهای درب اتوماتیک، حسگرهای اپتوالکترونیک سابقه بسیار خوبی دارند زیرا بسته به طراحی درب، تنها فضای محدودی برای قرار دادن سنسورها وجود دارد

 سنسور ایمنی درب های اتوماتیک دو راه حل مختلف ارائه می دهند:

راه حل 1: سنسور فوتوالکتریک چند پرتوی "PROSCAN-T" در گوشه های درب بالایی ادغام شده اند و کل مساحت در را با 6 پرتو نور نظارت می کنند. فن نوری حداکثر قابلیت اطمینان را با کمترین فاصله پرتو تضمین می کند.

راه حل 2: شبکه نور مادون قرمز "TOPSCAN" در حال استفاده است. حداکثر 5 حسگر نور با حذف پس زمینه در یک نوار نوری گنجانده شده است که کل عرض در را پوشش می دهد. آنها منطقه در را از بالا تا حدوداً 200 میلی متر بالاتر از کف پوشش می دهند؛ بنابراین عملکرد آنها حتی در جایی که شرایط زمین تغییر می کند محافظت می شود.

نکات قابل توجه در بررسی سنسور ایمنی درب های اتوماتیک

در بررسی سنسور ایمنی درب های اتوماتیک یکی از متداول‌ترین ‏موارد، صدمات ناشی از نقص درب اتوماتیک است. در بیشتر موارد، سیستم درب اتوماتیک مدرن، اعم از گردان، چرخشی یا …، با در نظر گرفتن ایمنی طراحی شده است. چندین محافظ اضافی در طراحی گنجانده شده است تا استفاده ایمن و مطمئن از این محصولات تضمین شود. طراحی‌های تولیدکنندگان برای اطمینان از عملکرد ایمن و قابل اعتماد، به منابع متعدد ورودی حسی برای محصولاتشان متکی است. این واحدهای درب، برای صدها هزار دوره استفاده، آزمایش شکست می‌ شوند و تا زمانی که عملکرد رضایت ‌بخش و قابل اعتمادی نداشته باشند، معمولاً در مکان‌های عمومی قرار نمی‌گیرند.

درهای نوسانی (با لولاهای ثابت به سمت داخل یا خارج باز می شوند) و درهای دور زن (درها از کنار یکدیگر می لغزند، چه به صورت یک جفت یا دوتایی) دارای مقاوم ترین محافظ در برابر شکست و پرتو چشمی برقی هستند. سنسور ایمنی درب های اتوماتیک برای اطمینان از اینکه هر جسمی در مسیر محافظت می شود استفاده می شود؛ به عبارت دیگر، یک پرتو چراغ قوه را به تصویر بکشید که بدون شکستگی در سراسر یک اتاق می‌تابد. به کنترل موتور درب، سیگنالی ارسال می‌شود که همه چیز روشن است و سپس درب فعال می‌شود تا با خیال راحت بسته شود، بدون اینکه به چیزی برخورد کند. با این حال، اگر پرتو به طور ناگهانی قطع شود، بلافاصله سیگنالی به دستگاه ارسال می شود تا عمل بسته شدن آن متوقف شود.

علاوه بر این، سیستم های درب اتوماتیک معمولاً از نوع سنسور پرده مادون قرمز استفاده می کنند. در حالی که از نظر نوری قابل شناسایی نیست، این نوع سنسور بسیار شبیه سر دوش عمل می کند و یک فن را پاشش می کند. سنسور معمولاً در دو طرف درگاه قرار می گیرد. یک پرتو مادون قرمز به موقعیتی در جلوی درب برخورد می کند تا به ترتیب زمانی که ناحیه محافظت شده توسط آن اشغال شده یا خالی از موانع است، باز شود یا عملیات بسته شدن را آغاز کند. در سیستم های قدیمی تر، ممکن است با یک تشک لاستیکی حساس به فشار نیز مواجه شوید که شامل حسگرهاست. هنگامی که این تشک ‌ها فشرده می ‌شوند، این دستگاه ‌ها سیگنالی را به موتور کنترل کننده در ارسال می‌کنند تا بسته شدن یا باز شدن را آغاز کند.

سنسورهایی که در این سیستم های درب تعبیه شده اند، همگی هنگام کار به درستی به صورت تعاملی عمل می کنند. آنها از طریق یک ریزپردازنده در واحد کنترل موتور برای فعال کردن فرمان های مختلف درب ارتباط برقرار می کنند. علاوه بر این، مدارهایی با تأخیر زمانی در این تابلوهای کنترل تعبیه شده است که درها را در حالت باز یا بسته نگه می دارند تا زمانی که حسگرها پاک شوند یا دریچه خالی شود. تعامل هماهنگ سنسور ایمنی درب های اتوماتیک بسیار مهم است و اگر در شرایط مناسب باشد حفاظت از عبور عابر پیاده را تضمین می‌کند. هنگامی که این حسگرها غیرفعال می شوند، دستکاری می شوند، یا به دلیل عدم نگهداری مناسب کار نمی کنند، نمی توان آن ها را به درستی کنترل و تنظیم کرد.

سیستم های حرکتی (موتورهای کنترل و روش های انتقال) دستگاه های درب از سازنده ای به سازنده دیگر متفاوت است، برخی از آنها پایدارتر و قابل اعتمادتر از سایرین هستند. برخی از محصولات ممکن است از چرخ دنده‌ها و قطعات پلاستیکی استفاده کنند که دوام کمتری نسبت به سایرین دارند که گاهی اوقات برای اطمینان از عملکرد ایمن واحد درب اتوماتیک یا غیرفعال کردن یک دستگاه درب معیوب طراحی شده‌اند.

در محصولات گران ‌تر و بادوام ‌تر، محصولات با طراحی چرخ دنده ‌های زنجیره‌ای یا فولادی تولید می ‌شوند و معمولاً برای مدیریت درب به یک برد کنترل الکترونیکی پیچیده‌تر متکی هستند. علاوه بر کنترل سنسور ایمنی درب های اتوماتیک، بسیاری از درب ها دارای سوئیچ دستی عملکرد درب نیز هستند. ممکن است دیده باشید که اینها با علامت نقص یا به عبارت ساده تر فشار مشخص شده اند. این سوئیچ ها در ارتباط با سنسورها برای باز کردن درب کار می کنند و زمانی که حسگرها پاک بودن منطقه را تأیید می کنند، کنترل موتور را فعال می کنند.

مراحل راه اندازی یک درب اتوماتیک به چه صورت می‌باشد؟

اولین قدم در راه اندازی سیستم یک درب اتوماتیک، جایگذاری تابلوی کنترل و نصب تجهیزات مکانیکی و الکتریکی سیستم می‌باشد.
پس از مرحله نصب تابلوی کنترل درب اتوماتیک، باید فرآیند سیم کشی تابلو و ابزارهای الکتریکی سیستم به صورت کامل انجام شود.

اکنون نوبت میکرو سوئیچ‌های نصب شده در مسیر حرکت درب اتوماتیک یا کرکره برقی می باشد که باید آن‌ها را رگلاژ یا همان تنظیم کرد.

سنجش وضعیت و روند باز و بسته شدن درب اتوماتیک مرحله بعدی‌ای است که باید به درستی انجام گیرد.

مرحله آخر هم مختص قرار گرفتن ریزپردازنده روی حالت عملکرد مطلوب می‌باشد.

قسمت های تشکیل دهنده درب اتوماتيک

تابلوی فرمان یا مرکز کنترل

مرکز کنترل درب اتوماتيک يکی از اصلي ترین بخش های درب اتوماتیک به حساب مي آيد، مرکز کنترل جعبه ای است که در آن تابلوی فرمان قرار مي گيرد که کار کنترل باز و بسته کردن درب را بر عهده دارد. این کار را از طريق سيستم هاي کنترل فرمان راديويي و شاسي های متصل به آن و از طريق يک ميکروپروسسور يا ريز پردازنده کنترل مي کند.

 مولد درب اتوماتيک

این قسمت شامل موتور درب اتوماتيک، جک و بازوها، که وظيفه توليد نيروي حرکتي مي باشد.

 ميکرو سويچ

فلاشرها

 چشمی

چشمي براي تعيين موقعيت باز يا بسته بودن درب و کنترل تردد افراد و اطمينان از نبودن وسيله نقلبه يا شخص هنگام بسته شدن درب بکار مي روند.

ريموت

ريموت درب در واقع براي کنترل از راه دور درب استفاده مي شود که به وسيله آن مي توان درب برقي را باز يا بسته نمود.

 پايه درب برقی

قفل برقی

قفل مکانيک

کاربرد و عملکرد سنسور ایمنی درب های اتوماتیک

پیچیده ترین سیستم درب اتوماتیک گردان معمولاً در فرودگاه ها، هتل ها و هر منطقه ای که سعی در ایجاد استفاده از سیستم های اتوماتیک دارد یافت می شود. پیچیدگی این سیستم ‌های درب مستلزم وجود تعداد بیشتری از سنسور ایمنی درب های اتوماتیک و کنترل ‌های موتور است. علاوه بر انواع دستگاه ‌هایی که قبلاً ذکر شد، این درب ‌های گردان دارای سنسورهایی واقع در لبه‌ های درب، یا پانل‌های ثابت، تیرهای مجاورتی برای تعیین سرعت چرخش درب، تیرهای بیشتر برای غیرفعال کردن درب هستند.

معمولاً سوئیچ های دستی درب وجود دارد که می توان از آنها برای کاهش سرعت چرخش درب استفاده کرد، در مورد استفاده از ویلچر و دستگاه های نظارتی برای نشان دادن وضعیت عملکرد درب به کارکنان جهت تعمیر و نگهداری که این عامل بیشتر مشهود است. این درهای چرخان اغلب دارای سنسورهای حافظه هستند که خطاهای عملکرد را برای بازیابی در آینده توسط پرسنل خدمات ثبت می کنند، با وجود این همه وسایل ایمنی روی این درها، چرا صدمات رخ می دهد؟ طراحی ضعیف؟ نظارت ضعیف؟ عدم نگهداری؟ هزینه؟ بسیاری از این عوامل در ایجاد آسیب نقش دارند. طراحی ضعیف معمولاً دلیل اصلی آسیب نیست. با توجه به اینکه در طول 25 سال گذشته هزاران درب مورد بررسی قرار گرفته است، لذا نصب و نگهداری انواع محصولات درب را باید انجام داد و این نکته را می توان گفت که در بیشتر مواقع مالک است که از توصیه ‌های ذکر شده پیروی نمی‌کند.

هنگامی که نصب سنسور ایمنی درب های اتوماتیک تکمیل می شود، باید یک نمایش رسمی از محصول توسط نصاب یا سازنده وجود داشته باشد. مدیریت باید اطمینان حاصل کند که آموزش کارکنان آنها برای درک مسئولیت های نگهداری صحیح از این محصولات درب کافی است. دستورالعمل ‌های دقیق که مسئولیت ‌های مالک برای تضمین عملکرد ایمن سیستم درب اتوماتیک را مشخص می‌کند، معمولاً توسط تیم نصب ارائه می‌شود.

این راهنماها فواصل مورد انتظار سرویس توصیه شده به سیستم درب، عملکرد عادی و ویژگی های خاص را نشان می دهد. اکثر سازندگان اکیداً توصیه می ‌کنند که برای انجام تعمیرات و تنظیمات دوره‌ای عادی، قرارداد خدمات با نصاب داشته باشید. در برخی از درها، پاک کردن و تمیز کردن لنزهای چشم الکترونیکی برای عملکرد ایمن مورد نیاز است. بسته به کثیفی و زباله های موجود در منطقه و شرایط آب و هوایی، ممکن است نیاز باشد که به صورت روزانه انجام شود. سایر تشخیص های پیچیده تر توسط کاربران نهایی امکان پذیر نیست و نیاز به توجه منظم یک متخصص خدمات دارد.

در بیشتر موارد، تعمیر و نگهداری اساسی این سیستم های درب چیزی است که باید به طور روزانه مورد توجه قرار گیرد. چندین تولید کننده درب های گردان ذکر کرده اند که محصولات آنها باید به صورت روزانه بررسی، تست و ارزیابی شوند. این قطعات ماشین آلات پیچیده هستند و باید هر روز توسط پرسنل آموزش دیده بررسی شوند. انجمن تولیدکنندگان درب اتوماتیک اکیداً توصیه می‌کنند که همه درب ‌های اتوماتیک روزانه توسط مالک یا شخص مسئول این تجهیزات باید بررسی شود. این بررسی ‌ها شامل تأیید درست کارکردن سنسور ایمنی درب های اتوماتیک، باز و بسته شدن درب ‌ها بدون ضربه و... است.

موانعی که می تواند بر جریان ترافیک یا عملکرد درها تأثیر بگذارد. در صورت مشاهده هر گونه نقصی در حین بررسی ایمنی، درب ها باید به طور ایمن بررسی و بلافاصله سرویس شوند. بازرسی سالانه و هر گونه تعمیرات ضروری باید همیشه توسط یک تکنسین دارای گواهینامه انجام شود. برای اطلاعات بیشتر در مورد ایمنی درب های اتوماتیک و استانداردهایی که برای درب های اتوماتیک اعمال می شود، متخصصان و کارشناسان حرفه ای در این حوزه آماده پاسخ گویی به سوالات شما هستند تا هر گونه آسیب یا نقص مربوط به درب های اتوماتیک را بررسی و به شما اطلاع دهند. آن ها با آگاهی و اطلاعات و آموزش هایی که در این زمینه دیده اند می توانند کمک شایانی به شما در این امر کنند.

طریقه عملکرد هریک از درب‌های اتوماتیک به چه صورت است؟

روش کار درب اتوماتيك زیر سطحی بر اساس نیروی چرخشی وارد شده بر محور درب می‌باشد.

درب برقی دو لنگه براثر تغییر طول بازو عمل می‌کند.

کرکره اتوماتیک یا رولاپ بر پایه نیروی چرخشی وارد آمده از بالا قادر به کار کردن است.

در درب کشویی این نیروی کششی است که در را باز و بسته می‌کند.

عملکرد درب اتوماتیک زیر سقفی با استفاده از نیروی چرخشی و کششی وارد بر درب صورت می‌گیرد.

مولد نیروی موردنیاز درب‌های اتوماتیک از چه قسمت‌هایی تشکیل می‌شود؟

1- موتور تولید کننده نیروی درب‌های اتوماتیک
2- جک درب اتوماتیک
3- بازوهای درب اتوماتیک

نتیجه گیری:

امروزه وجود سنسور ایمنی درب های اتوماتیک موجب شده افراد به راحتی از آن در درب های اتوماتیک خود استفاده کنند. گاهی غفلت مالک و آسیب به درب ها موجب می شود این سیستم ها آسیب جدی ببینند و عملکرد درستی نداشته باشند. اینجاست که نصب سنسورهای ایمنی بسیار اهمیت پیدا می کند و به افراد و کارکنان متخصص در این حوزه کمک می کند تا به راحتی و بدون داشتن دغدغه های مربوط به این حوزه، فعالیت خود را انجام دهند. با پیشرفت علم و فناوری هر روزه شاهد گسترش علم و تجهیزات در حوزه های مختلف هستیم که این امر راحتی و امنیت بیشتری را برای مردم ایجاد کرده است. می توانید به منظور یادگیری چگونگی نصب این درب های اتوماتیک و نحوه کار با سنسورها به سایت اسمارت کو مراجعه کنید. متخصصان و کارشناسان مجرب در این حوزه آماده پاسخگویی به پرسش های شما هستند تا شما را در این بخش هدایت و راهنمایی کنند.
