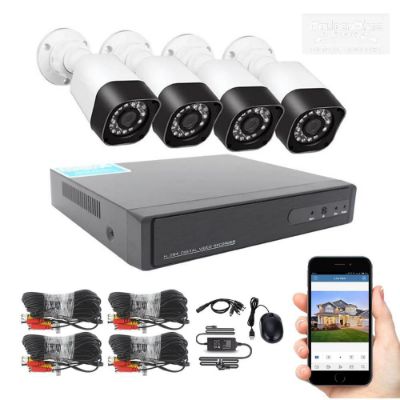

دوربین مداربسته AHD چیست ؟

مقدمه
امروزه به دلیل اینکه دوربین های مدار بسته انالوگ سنتی از کیفیت تصویری پایینی برخوردار هستند، از آن ها استفاده نمی شود و کیفیت این دوربین ها برابر 0/5 مگا پیکسل دوربین های دیجیتال هستند. حال در مقابل با این دوربین ها، دوربین مداربسته تحت شبکه کیفیت بسیار بالایی داشته و همچنین می توانند تصاویر را با وضوحی بالاتر، پردازش کنند. دوربین های مداربسته در دو نوع آنالوگ و تحت شبکه در بازار موجود هستند که AHD یک فناوری به کار رفته در دوربین های آنالوگ محسوب می شود.

در دوربین های آنالوگ سنتی(دوربین آنالوگ تیوی لاینی) رزولشن تصویر یکی از بزرگترین نقاط ضعف این دوربین ها بوده و برای جبران این نقطه ضعف تکنولوژی های جدیدی در سیستم های مدار بسته آنالوگ ایجاد شدند که یکی از آنها تکنولوژی  AHDمی باشد. سایت اسمارتکو در این مقاله سعی دارد اطلاعات بیشتری در ارتباط با این نوع از دوربین های مداربسته را در اختیار شما قرار دهد.

دوربین مدار بسته AHD  چیست؟

کلمهAHD مخفف کلمه "ANALOGUE HIGH DEFINITION" به مفهوم دوربین مداربسته آنالوگ با کیفیت HD می باشد. یکی از مشکلات دوربین های آنالوگ سنتی رزولوشن تصویر است. برای رفع این نقطه ضعف، قابلیت جدیدی به نام تکنولوژی AHD در سیستم های مداربسته آنالوگ قرار داده شده است. یک فناوری ضبط جدید که برای ضبط تصاویر سیستم های نظارتی با وضوح بالا طراحی شده است. این تکنولوژی نسخه پیشرفته دوربین های مدار بسته آنالوگ (CVBS) با کیفیت TVL می باشد، که در این نسخه کیفیت تصویر بر پایه مگاپیکسل است. دوربین های آنالوگ در نسل قدیم رزولوشن پایین تصویر بود اما تکنولوژی جدید AHD  توانست این مشکل را تا حد زیادی در دوربین های آنالوگ برطرف کند.

اساس کار دوربین مداربسته AHD

اساس کار تکنولوژی AHD بر پایه انتقای تصاویر دوربین های مدار بسته بر مبنای سیستم های تلویزیونی دیجیتال(DTV) است. به عبارت دیگر اطلاعات همچنان از طریق کابل کواکسی منتقل و توسط DVR دریافت و ذخیره می شود. حال چگونه کیفیت تصویر ارسال شده را بهبود می بخشد؟ در این تکنولوژی، اطلاعات همچنان به صورت آنالوگ انتقال پیدا می کنند اما نوع کد گذاری آنها امکان انتقال اطلاعات با حجم بیشتر و در نتیجه گرفتن تصاویر با رزولوشن بالاتر را ایجاد می کند.

کد گذاری دوربین توسط چیپ AHD TX انجام میشود. ایپ چیپست اطلاعات دیجیتال را از دوربین دریافت کرده و آنها را به صورت AHDکد گذاری می کند. این کد گذاری منجر به کاهش حجم آنها شده تا عبور اطلاعات میسر شود. بعد از عبور از کابل اطلاعات به صورت دیجیتال به DVR فرستاده می شوند. توجه داشته باشید که DVR معمولی نمی تواند از دوربین مداربسته AHD پشتیبانی کند و باید هنگام خرید دوربین مداربسته AHDدستگاه DVR مخصوص خود با عنوان AHD DVR را تهیه کنید. AHD DVR از دوربین مداربسته آنالوگ با کیفیت TVL نیز پشتیبانی می کند و می توان دوربین های مداربسته با کیفیت TVL را به این دستگاه متصل کرد.

دستگاه ضبط DVR، دستگاهی است که سیگنال های آنالوگ را از یک دوربین مداربسته با فرمت آنالوگ گرفته و به فرمت دیجیتال تبدیل می کند و اطلاعات را روی هارد ذخیره می کند. برای ضبط تصاویر دوربین های مداربسته دستگاه DVR لازم است. مناسب ترین DVR برای دوربین مداربسته AHD نوع هیبریدی می باشد.

انوع دوربین AHD

دوربین های مدار بسته AHD از لحاظ کیفیت تصویر، بدنه و ظاهر به چند دسته تقسیم می شوند:

1.  دوربین مداربسته AHD 960H
2. دوربین مداربسته AHD 720P HD
3. دوربین مداربسته AHD 1080P HD

از لحاظ بدنه و شکل ظاهری:

دوربین های AHD دام:

یکی از انواع دوربین های مداربسته AHD، دوربین مدار بسته دام می باشد. شکل ظاهری این دوربین به شکل گنبد می باشد و بدنه آن مقاومت پایینی دارد در نتیجه کاربرد غیر صنعتی دارد و در اماکن اداری، تجاری و مسکونی( هتل ها، فروشگاه ها و ...) بر روی سقف نصب می شود. این دوربین ها قابلیت دید در شب را دارا هستند و برای سهولت می توان به جای کابل از شبکه اینترنت برای اتصال آن ها استفاده کرد.

دوربین های AHD بالت:

این دوربین ها به شکل استوانه ای می باشند و جنس بدنه آن از فلز است و معلولا ضد آب و ضد ضربه می باشند. با توجه به این ویژگی کاربرد صنعتی دارند. این مدل دوربین ها مجهز به چراغ LED هستند که قابلیت دید در شب آن هارا افزایش می دهد.

دوربین های AHD چرخشی PTZ

این مدل از دوربین قابلیت چرخش و خم شدن را دارد و می توان در جهت افقی، عمودی و زوم مکانیکی از آن بهره برد. از طریق کابل کواکسیال با قابلیت UTC می توانید بدون سیم کشی کابل PTZ برای چرخش استفاده کنید. می توانید از نرم افزار مدیریت دوربین برای تنظیم تورهای محافظتی استفاده کرد که در آن دوربین به طور خودکار طبق برنامه به منظور نظارت بر محل های از قبل تعیین شده حرکت خواهد کرد.

کیفیت FULL HD 1080p

واژه HD به فناوری ویدیویی گفته می شود که وضوح و کیفیت بالایی دارد دارای تعداد پیکسل های بیشتری است. توجه داشته باشید که پیکسل به کوچک ترین نقطه قابل مشاهده در تصویر گفته می شود. در دوربین مداربسته AHD با توجه به لنز، پردازنده و سنسور تصویر دوربین یک رزولوشن مطلوب است. به طور معمول دوربین های AHD با کیفیت دو مگاپیکسل به بالا دارای کیفیت 1080P هستند و زاویه دید بالاتری نسبت به همنوعان خود در کیفیت HD دارند. دوربین مداربسته AHD در کیفیت های HD و FULL HD 1080P تفاوت قیمت زیادی ندارند و خرید دوربین های FULL HD با کیفیت های دو مگاپیکسل به صرفه تر است.

زولوشن تصاویر در دوربین مدار بسته AHD:

کیفیت تصاویر در دوربین های آنالوگ قدیمی به سختی به ۰/۵ مگاپیکسل می رسید. با دست یابی به تکنولوژی AHD کیفیت تصاویر تا یک مگاپیکسل ( P 720) ارتقا یافت. دوربین های AHD نسل اول تنها با رزولشن یک مگاپیکسل تولید می شوند اما نسل دوم این تکنولوژی امکان تولید دوربین های AHD با رزولوشن دو مگاپیکسل (P 1080) را ایجادکرد. تنها مشکلی که در این دو نسل تکنولوژی وجود دارد تفاوت در نوع کد گذاری آنها است. در نتیجه از هر دو آنهانمی توان به طور همزمان استفاده کرد.

کابل AHD

انتقال تصویر دوربین مدار بسته ADH به DVR ها با استفاده از همان نوع کابل کواکسیال که برای دوربین های مداربسته آنالوگ سنتی استفاده میشو انجام می پذیرد. یکی از بزرگترین نقاط قوت دوربین های AHD محدودیت و حساسیت پایین آنها در رابطه با طول و کیفیت کابل مصرفی است.و این یکی از مزیت های این تکنولوژی به شمار می رود. با استفاده از کابل های RG59 عادی امکان انتقال سیگنال دوربین AHD تا 500 متری به راحتی میسر است. این کابل می تواند فاصله های زیادی را بدون از دست دادن تصویر اجرا کند. دوربین های AHD  همچنین می توانند از کابل UTP با ویدیو بالن برای اجرای کابل تا 320 متری یا 960 فوت با GAT5 استفاده کنند.

تفاوت دوربین AHD  با IP

تنظیمات دوربین IP هایک ویژن  بعد از ظهور  فناوری AHD توسط کمپانی کره ای این تکنولوژی به شکل های گوناگونی گسترش یافت. انواع مختلفی از تکنولوژی آنالوگ HD به بازار امد که شامل، HDCVI, HDTVI, AHD و ... است. دوربین های مدار بسته IP نسل پیشرفته ای از دوربین های مداربسته است که در انواع کیفیت تصویر ساخته می شود.

این تکنولوژی ها با توجه به توسعه آنها توسط شرکت های مختلف، دارای تفاوت هایی هستند اما تفاوت دوربین AHD با دوربین IP به طور اساسی تر و کلی تر می باشد. دوربین AHD در بستر کواکسیال ارسال تصاویر را انجام می دهد. در حالی که در دوربین های IP درسال از طریق شبکه داخلی انجام می شود و کابل مورد استفاده کابل اینترنت می باشد. تامین برق دوربین در سیستم های AHD با کابل کشی مجزا و استفاده از آداپتور امکان پذیر است.

در مقابل دور بین هایIP  در صورت وجود قابلیت POE بدون نیاز به کابل کشی برای برق از طریق کابل شبکه تغذیه می کند. اگر به مقایسه دوربین های مداربسته شبکه و دوربین AHD بپرداریم، خواهیم دید دوربین های AHD دارای کاربری بسیار ساده تر، تنظیمات راحت تر و قیمت به مراتب مناسب تر نسبت به دوربین IP هستند.

نتیجه

دوربین های مداربسته در دو نوع آنالوگ و تحت شبکه در بازار موجود هستند که AHD یک فناوری به کار رفته در دوربین های آنالوگ محسوب می شود. یکی از مشکلات دوربین های آنالوگ سنتی رزولوشن تصویر است. برای رفع این نقطه ضعف، قابلیت جدیدی به نام تکنولوژی AHD در سیستم های مداربسته آنالوگ قرار داده شده است. در این مقاله سعی کردیم انواع دوربین مداربسته AHD  را معرفی کنیم و اساس کار آن را مطرح کنیم.
